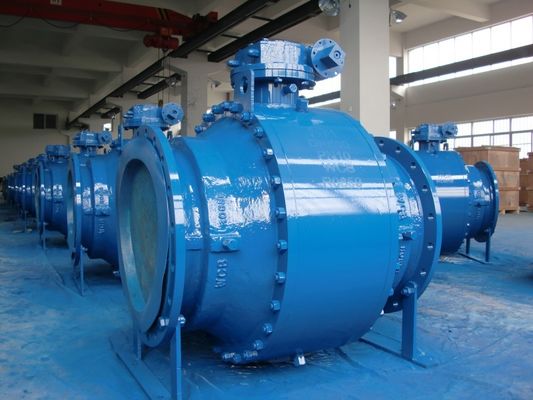

Trzyczęściowy zawór z czopem wlotowym SS410 z bocznym wlotem

Trzyczęściowy zawór kulowy typu czopowego z bocznym wejściem

Zawory kulowe montowane na czopie nadają się do stosowania na różnego rodzaju rurociągach od klasy 150 do klasy 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K do odcinania lub włączania medium rurociągu, którego typy operacji obejmują przekładnię ślimakową, manul, siłowniki pneumatyczne lub elektryczne, będące na ogół połączeniem kołnierzowym, a także połączeniem końcowym zgrzewanym doczołowo.

glowny material

Dane projektowe

Standard projektowy: API 6D, DIN3357-1, EN12516-1

Standard twarzą w twarz: API6D, ASME B16.10, DIN3202

Standard połączeń: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Test & Inspect Standard: API 6D, API 598

Temperatura pracy: -196 ℃ ~ 610 ℃

Typ połączenia: RF, RTJ, FF, BW.BSPT, NPT

Kwaśne środowisko: NACE MR0175

Cecha konstrukcyjna

1: Pełny lub zredukowany otwór
2: dwuczęściowa lub trzyczęściowa konstrukcja nadwozia
3: Podwójne blokowanie i odpowietrzanie, podwójna izolacja i odpowietrzanie (DIB-1 i DIB-2)
4: Konstrukcja ognioodporna (API 607)
5: system odporny na wydmuchiwanie
6: konstrukcja antystatyczna
7: Ulga w jamie własnej
8: Badanie emisji niezorganizowanej (opcjonalnie)

PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)

Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.

Opcje uszczelnienia

Miękkie gniazdo: uszczelnienie typu O-ring metal-metal

Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów

szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy

Konstrukcja ognioodporna

Zawory kulowe zapewniają 100% pozytywny wynik testu ognioodporności.Ponieważ zawór kulowy stosuje dwie uszczelnione konstrukcje za pomocą uszczelek O-ring i spiralnie zwijanej uszczelki metalowo-grafitowej.Gdy zawór się pali, materiały niemetalowe, takie jak uszczelki gniazda z PTFE, uszczelki, uszczelki O-ring, guma itp. Zostaną uszkodzone, tymczasem zewnętrzna warstwa metalowo-grafitowej spiralnie zwijanej uszczelki zapewnia dodatkowe uszczelnienie.Kiedy miękkie gniazdo zostanie spalone, metalowe gniazdo automatycznie utworzy metalową uszczelkę z kulką pod naciskiem sprężyny, która skutecznie kontroluje wyciek wewnętrzny i wyciek zewnętrzny.Konstrukcja zaworu w pełni zgodna z API 607, API 6FA, BS 6755, JB / T 6899 i innymi normami,

PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)

Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.

Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego
