Szczegóły Produktu:
|
Materiał korpusu: | Stal nierdzewna | Materiał siedziska: | PTFE |
---|---|---|---|
moc: | Siłownik ze sprężyną powrotną | Połączenie: | BSP / BSPT / NPT |
Struktura: | 3 kawałki | Średni: | Woda Olej opałowy |
High Light: | Zawór kulowy uruchamiany pneumatycznie BSPT,zawór kulowy uruchamiany pneumatycznie 1000WOG,zawór kulowy uruchamiany pneumatycznie 3PC |

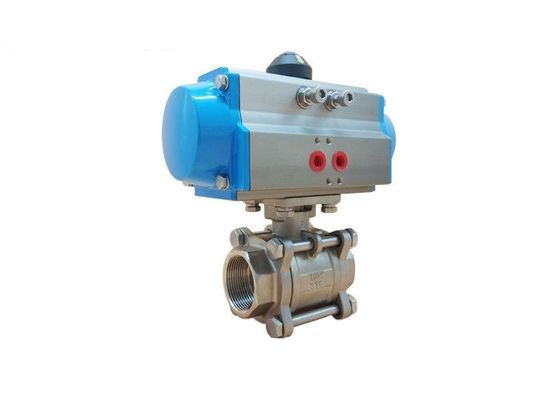

DN15 - DN100 Gwint BSPT Pneumatyczny zawór kulowy CF8M ze stali nierdzewnej
Specyfikacje
Siłownik pneumatyczny składa się głównie z tłoka lub membrany, która rozwija siłę napędową.Utrzymuje powietrze w górnej części cylindra, dzięki czemu ciśnienie powietrza wymusza na membranie lub tłoku ruch trzpienia zaworu lub obrót elementu sterującego zaworem.
Zawory wymagają niewielkiego ciśnienia do działania i zwykle dwukrotnie lub trzykrotnie większą siłę wejściową.Im większy rozmiar tłoka, tym większe może być ciśnienie wyjściowe.Posiadanie większego tłoka może być również dobre, jeśli dopływ powietrza jest niski, umożliwiając te same siły przy mniejszym wkładzie.Te ciśnienia są wystarczająco duże, aby zmiażdżyć przedmioty w rurze.Na wejściu 100 kPa można łatwo podnieść mały samochód (powyżej 1000 funtów), a jest to tylko podstawowy, mały zawór pneumatyczny.Jednak wynikające z tego siły wymagane od trzpienia byłyby zbyt duże i spowodowałyby uszkodzenie trzpienia zaworu.
To ciśnienie jest przenoszone na trzpień zaworu, który jest połączony z grzybem zaworu (patrz zawór grzybkowy), przepustnicą itp. W rurociągach wysokiego ciśnienia lub wysokiego przepływu wymagane są większe siły, aby umożliwić zaworowi pokonanie tych sił i pozwolić na to. do poruszania ruchomymi częściami zaworów w celu kontroli przepływu materiału do środka.
Wejście zaworów jest „sygnałem sterującym”.Może to pochodzić z różnych urządzeń pomiarowych, a każde inne ciśnienie jest inną wartością zadaną dla zaworu.Typowy sygnał standardowy to 20–100 kPa.Na przykład zawór mógłby sterować ciśnieniem w naczyniu, które ma stały wypływ i zmienny dopływ (zmieniany przez siłownik i zawór).Przetwornik ciśnienia będzie monitorował ciśnienie w naczyniu i przekazywał sygnał w zakresie 20–100 kPa.20 kPa oznacza brak ciśnienia, 100 kPa oznacza ciśnienie w pełnym zakresie (może być zmieniane przez punkty kalibracji przetworników).Wraz ze wzrostem ciśnienia w naczyniu, wyjście przetwornika rośnie, ten wzrost ciśnienia jest wysyłany do zaworu, co powoduje, że zawór przesuwa się w dół i rozpoczyna zamykanie zaworu, zmniejszając przepływ do naczynia, zmniejszając ciśnienie w zbiorniku, gdy nadciśnienie jest usuwane przez wypływ.Nazywa się to procesem bezpośredniego działania.
Korzyść
1. Zawór kulowy ze stali nierdzewnej
2. Wysokie wartości przepływu
3. Wysokie średnie ciśnienia
4. Długa żywotność
5. Zawór tłokowy ISO 5211
Dane techniczne
Jednostronnego działania Siłownik pneumatyczny Nr zamówieniowy
Model nr | Moment obrotowy (6 bar) | |
otwarty | Blisko | |
ACT 050S | 13,2 Nm | 6,7 Nm |
ACT 063S | 24,1 Nm | 11,1 Nm |
ACT 075S | 47,7 Nm | 22,1 Nm |
ACT 090S | 73,1 Nm | 36,7 Nm |
ACT 100S | 109Nm | 50,7 Nm |
ACT 115S | 176Nm | 82 Nm |
ACT 125S | 227 Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379Nm |
ACT 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
Akcesoria, których można używać z tym zaworem kulowym
Wskaźnik włączenia / wyłączenia
Zawór elektromagnetyczny Namur Standard we wszystkich standardach
Pneumatyczny i elektryczno-pneumatyczny ustawnik pozycyjny zaworu
Odłączalne sterowanie ręczne
Przełączniki krańcowe do sygnalizacji wł. / Wył. Na tablicy rozdzielczej
Połączenie filtra + reduktora z manometrem
Aplikacje
Pneumatyczne zawory kulowe są szeroko stosowane do izolacji przepływu i sterowania w pneumatycznych układach napędowych, ponieważ te zawory sterowane powietrzem są dostępne w różnych wersjach i rozmiarach korpusów, materiałach i ciśnieniu znamionowym i są odpowiednie do większości zastosowań, od wody, gazów, pary, oleje, artykuły spożywcze, chemikalia, farmaceutyki i proszki.Uruchamiany zawór kulowy ma wewnętrzną kulę z otworem przez nią, uszczelnioną zwykle gniazdami z PTFE dociśniętymi do niego przez końce zaworu kulowego, napędzaną przez ćwierć obrotu trzpieniem obsługiwanym przez siłownik pneumatyczny.Pneumatyczne zawory kulowe oferują solidny, wytrzymały i niezawodny zestaw zaworów uruchamianych przy stosunkowo niskich kosztach i oferują szybki czas pracy, mogą być obsługiwane w sposób ciągły i są wygodne w zastosowaniach o dużej cykliczności, gdy jest to konieczne.
Wybór modelu
Pneumatyczny zawór kulowy 3PC
Nazwa produktu | Zawór kulowy z gwintem 3PC | |||
Ciśnienie | 1000WOG | |||
Valve Matreial | CF8 / SS304 | CF8M / SS316 | WCB | |
Połączenie | BSP / BSPT / NPT |
