Szczegóły Produktu:
|
rozmiar: | NPS 2 "do 60" | Nacisk: | 150LB do 2500LB |
---|---|---|---|
Zakres temperatury: | -196 ℃ ~ 300 ℃ Niska temperatura, normalna temperatura i wysoka temperatura | Materiał korpusu i wykończenia: | Staliwo, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 C |
Materiał siedziska: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metalowe siedzisko | Uszczelnianie korpusu i trzpienia: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Uszczelka spiralnie zwijana (316SS + grafit) Us |
High Light: | Zawór kulowy upustowy z podwójnym blokiem API607,zawór kulowy z wejściem bocznym WCB,zawór kulowy z podwójnym blokiem odpowietrzającym WCB |

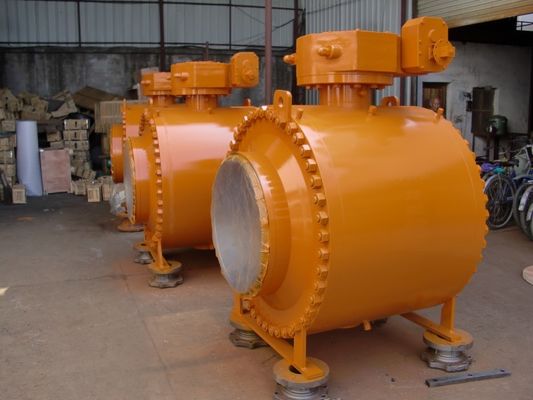

Wejście boczne z podwójnym zaworem kulowym i odpowietrzającym
SPECJALNE CECHY KONSTRUKCYJNE
W przypadku specyficznych i bardziej wymagających zastosowań, aby zagwarantować niezawodność zestawu podwodnego przez cały okres użytkowania przy zerowej konserwacji (do 30 lat), obejmują specjalne cechy konstrukcyjne:
Pierwotne metalowe uszczelnienie Korpus do zamknięcia / Korpus do pokrywy za pomocą metalowego pierścienia uszczelniającego (typ BX)
Wielokrotna bariera w systemie uszczelnienia trzpienia i pierwotne uszczelnienie trzpienia metalowego na żądanie w przypadku trudnych warunków pracy.
Uszczelnienie metal-metal pomiędzy kulką a gniazdem (z powłoką TCC) z zerową szczelnością (RATE A) do obsługi płynów.
Uszczelnienia nieelastomerowe (PTFE-PEEK) kompatybilne z większością mediów, odpowiednie do odmulania w temperaturach powyżej -29 ° C i bez ryzyka stopniowej degradacji.
Wewnętrzna ochrona wszystkich obszarów uszczelnienia i powierzchni krytycznych za pomocą napoiny N06625;w pełni platerowane na żądanie do ciężkich prac.
Układ otworów odpowietrzających i spustowych z metalową barierą pierwotną i spawaną uszczelką.
Dane projektowe
Standard projektowy: API 6D, DIN3357-1, EN12516-1
Standard twarzą w twarz: API6D, ASME B16.10, DIN3202
Standard połączeń: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25
Test & Inspect Standard: API 6D, API 598
Temperatura pracy: -196 ℃ ~ 610 ℃
Typ połączenia: RF, RTJ, FF, BW.BSPT, NPT
Kwaśne środowisko: NACE MR0175
Zawory kulowe montowane na czopie nadają się do stosowania na różnego rodzaju rurociągach od klasy 150 do klasy 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K do odcinania lub włączania medium rurociągu, którego typy operacji obejmują przekładnię ślimakową, manul, siłowniki pneumatyczne lub elektryczne, będące na ogół połączeniem kołnierzowym, a także połączeniem końcowym zgrzewanym doczołowo.
Konstrukcja ognioodporna
Zawory kulowe zapewniają 100% pozytywny wynik testu ognioodporności.Ponieważ zawór kulowy stosuje dwie uszczelnione konstrukcje za pomocą uszczelek O-ring i spiralnie zwijanej uszczelki metalowo-grafitowej.Gdy zawór się pali, materiały niemetalowe, takie jak uszczelki gniazda z PTFE, uszczelki, uszczelki O-ring, guma itp. Zostaną uszkodzone, tymczasem zewnętrzna warstwa metalowo-grafitowej spiralnie zwijanej uszczelki zapewnia dodatkowe uszczelnienie.Kiedy miękkie gniazdo zostanie spalone, metalowe gniazdo automatycznie utworzy metalową uszczelkę z kulką pod naciskiem sprężyny, która skutecznie kontroluje wyciek wewnętrzny i wyciek zewnętrzny.Konstrukcja zaworu w pełni zgodna z API 607, API 6FA, BS 6755, JB / T 6899 i innymi normami,
PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)
Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.
PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)
Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.
Trzpień odporny na wydmuchanie:
Trzpień jest wykonany oddzielnie od kuli ze zintegrowanym okrągłym kołnierzem typu T, utrzymywanym przez nijakie. (Inne konstrukcje są dostępne na zamówienie)
Urządzenie antystatyczne:
Pomiędzy kulą, trzpieniem, dławikiem i korpusem zastosowano urządzenie antystatyczne typu sprężyna plus grafit, aby zachować ciągłość elektryczną między wszystkimi metalowymi elementami.I zapewnić odporność niższą niż najcięższe wymagania serwisowe.
Urządzenie do wtrysku smaru
W przypadku DN150 (NPS 6) i większych trzpień i gniazdo zaworu są wyposażone w urządzenie do wtryskiwania smaru uszczelniającego, w przypadku DN125 i mniejszych możemy dostarczyć urządzenie do wtryskiwania smaru uszczelniającego zgodnie z wymaganiami klienta.Gdy pierścień O-ring zostanie przypadkowo uszkodzony, przez wtryskiwany uszczelniacz uszczelniony, aby zapobiec wyciekom medium przez pierścień gniazda zaworu i trzpień.
Opcje uszczelnienia
Miękkie gniazdo: uszczelnienie typu O-ring metal-metal
Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów
szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy
Typ zaworu kulowego | Projekt i produkcja | Twarzą w twarz / Od końca do końca | Wymiary kołnierza | Temperatura znamionowa ciśnienia | Inspekcja i test |
Zawór kulowy z kołnierzem dzielonym | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Zawór kulowy z kołnierzem stałym | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
glowny material
Materiał korpusu | Materiał wykończeniowy | Materiał uszczelnienia | Uszczelka / opakowanie |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, ITP. | SS410, SS420, SS304, SS316, ITP | PTFE, RPTFE, PEEK, PPL, ITP. | GRAFIT.PTFE, PPL.ITP. |
Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego
