Szczegóły Produktu:
|
rozmiar: | NPS 2 "do 60" | Nacisk: | 150LB do 2500LB |
---|---|---|---|
Zakres temperatury: | -196 ℃ ~ 610 ℃ Niska temperatura, normalna temperatura i wysoka temperatura | Materiał korpusu i wykończenia: | Staliwo, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 C |
Materiał siedziska: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metalowe siedzisko | Uszczelnianie korpusu i trzpienia: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Uszczelka spiralnie zwijana (316SS + grafit) Us |
High Light: | Zawór kulowy z bocznym wlotem staliwa,zawór kulowy z kołnierzem 150LB,zawór kulowy z wejściem bocznym 150LB |

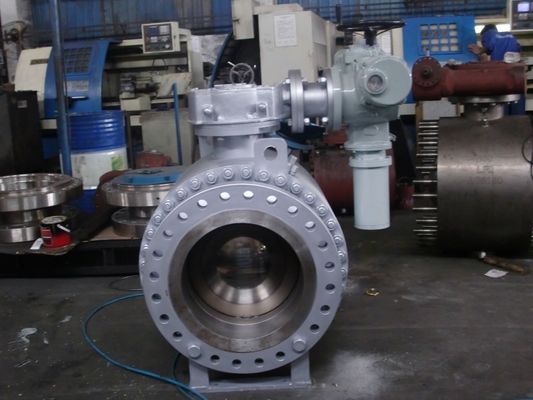

Czopowe zawory kulowe z bocznym wlotem i siłownikiem elektrycznym
Ball Valve produkuje jedne z najbardziej niezawodnych zaworów kulowych ze stali kutej w branży.Nasze produkty są wytwarzane i testowane zgodnie z odpowiednimi normami API, ASME i ANSI.Dzięki funkcjom, takim jak możliwość podwójnego blokowania i odpowietrzania, wtrysk wtórnego szczeliwa i gniazda samorozprężalne zasilane sprężyną, konstrukcja SCV oferuje wiele funkcji i opcji korzystnych dla zastosowań związanych z olejem, gazem i cieczami, co czyni go jednym z najbardziej preferowanych zaworów kulowych na rynku .
Podanie
Budowa / naprawa statków
Marine / Offshore
Zbiornikowiec
Chemia / Petrochemia
Rafinacja
Wytwarzanie energii
Olej / gaz
Przemysł celulozowo-papierniczy
Oczyszczanie wody / ścieków
Opcje uszczelnienia
Miękkie gniazdo: uszczelnienie typu O-ring metal-metal
Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów
szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy
PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)
Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.
PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)
Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.
Urządzenie antystatyczne:
Pomiędzy kulą, trzpieniem, dławikiem i korpusem zastosowano urządzenie antystatyczne typu sprężyna plus grafit, aby zachować ciągłość elektryczną między wszystkimi metalowymi elementami.I zapewnić odporność niższą niż najcięższe wymagania serwisowe.
Trzpień odporny na wydmuchanie:
Trzpień jest wykonany oddzielnie od kuli ze zintegrowanym okrągłym kołnierzem typu T, utrzymywanym przez nijakie. (Inne konstrukcje są dostępne na zamówienie)
Urządzenie do wtrysku smaru
W przypadku DN150 (NPS 6) i większych trzpień i gniazdo zaworu są wyposażone w urządzenie do wtryskiwania smaru uszczelniającego, w przypadku DN125 i mniejszych możemy dostarczyć urządzenie do wtryskiwania smaru uszczelniającego zgodnie z wymaganiami klienta.Gdy pierścień O-ring zostanie przypadkowo uszkodzony, przez wtryskiwany uszczelniacz uszczelniony, aby zapobiec wyciekom medium przez pierścień gniazda zaworu i trzpień.
Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego
Typ zaworu kulowego | Projekt i produkcja | Twarzą w twarz / Od końca do końca | Wymiary kołnierza | Temperatura znamionowa ciśnienia | Inspekcja i test |
Zawór kulowy z kołnierzem dzielonym | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Zawór kulowy z kołnierzem stałym | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
glowny material
Materiał korpusu | Materiał wykończeniowy | Materiał uszczelnienia | Uszczelka / opakowanie |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, ITP. | SS410, SS420, SS304, SS316, ITP | PTFE, RPTFE, PEEK, PPL, ITP. | GRAFIT.PTFE, PPL.ITP. |
