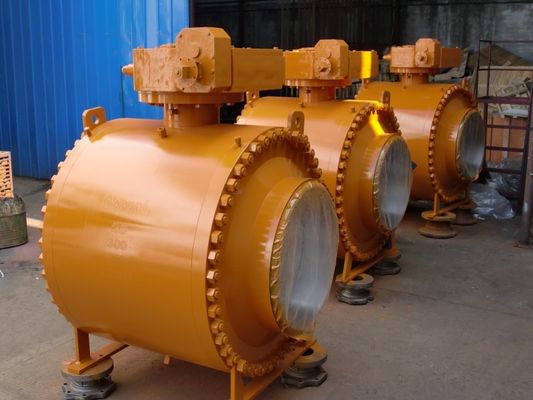

BW Kończy gniazdo PTFE Zawór kulowy 300LB montowany na czopie

Podwójny zawór kulowy z zaworem odcinającym i odpowietrzającym, boczne wejście 300LB BW

Jesteśmy w stanie dostarczyć zawory kulowe czopowe z bocznym wlotem zaprojektowane tak, aby były zgodne ze standardem zaworów API 6D, aby spełnić wymagania zastosowań zaworów w przemyśle naftowym i gazowym na lądzie i na morzu, rafinacji i przetwórstwie ropy naftowej oraz petrochemii.

Zawory z bocznym wlotem są zaprojektowane jako wytrzymałe, wymagające pracy zawory, zdolne do pracy przy wysokim ciśnieniu (ANSI # 2500) i zapewniające stałe i niezawodne zerowe odcięcie.Zawory te są idealne do zastosowań związanych z wyłączaniem awaryjnym w przypadku obsługi węglowodorów.

KONSTRUKCJA I FUNKCJE

Standard projektowy: specyfikacja API 6D dla zaworów rurociągowych (kulowych)

Standardowe rozmiary: DN25 do DN 600, od 1 ”do 24”, pełny i zredukowany otwór (większe rozmiary na zamówienie)

Ciśnienie znamionowe: ANSI 150 do pełnej oceny ANSI 2500

Zakres temperatur: od -196 ° C do + 500 °

Normy przeciwpożarowe: specyfikacja API 6FA dotycząca testów ogniowych zaworów

Test szczelności gniazda: ISO 5208 lub ANSI / FCI 70-2 klasa V i VI lub inna międzynarodowa norma badawcza.

Połączenie kołnierzowe: kołnierzowe do ASME B16.5 (1 ”do 24”) lub doczołowe do ASME B16.25

Połączenia mechaniczne: projekty uszczelnień i materiały spełniające specyfikacje klienta (w zależności od zastosowania)

Kołnierz górny: ISO 5211

Obsługa: Obsługa ręczna ze skrzynią biegów lub Automatyczna za pomocą siłownika.

Materiały konstrukcyjne: stal węglowa, stal nierdzewna, stal nierdzewna duplex i super duplex, Inconel, Monel, Hastelloy, Incoloy i większość dostępnych w handlu materiałów kutych / prętowych.

Urządzenie do wtrysku smaru

W przypadku DN150 (NPS 6) i większych trzpień i gniazdo zaworu są wyposażone w urządzenie do wtryskiwania smaru uszczelniającego, w przypadku DN125 i mniejszych możemy dostarczyć urządzenie do wtryskiwania smaru uszczelniającego zgodnie z wymaganiami klienta.Gdy pierścień O-ring zostanie przypadkowo uszkodzony, przez wtryskiwany uszczelniacz uszczelniony, aby zapobiec wyciekom medium przez pierścień gniazda zaworu i trzpień.

Konstrukcja ognioodporna

Zawory kulowe zapewniają 100% pozytywny wynik testu ognioodporności.Ponieważ zawór kulowy stosuje dwie uszczelnione konstrukcje za pomocą uszczelek O-ring i spiralnie zwijanej uszczelki metalowo-grafitowej.Gdy zawór się pali, materiały niemetalowe, takie jak uszczelki gniazda z PTFE, uszczelki, uszczelki O-ring, guma itp. Zostaną uszkodzone, tymczasem zewnętrzna warstwa metalowo-grafitowej spiralnie zwijanej uszczelki zapewnia dodatkowe uszczelnienie.Kiedy miękkie gniazdo zostanie spalone, metalowe gniazdo automatycznie utworzy metalową uszczelkę z kulką pod naciskiem sprężyny, która skutecznie kontroluje wyciek wewnętrzny i wyciek zewnętrzny.Konstrukcja zaworu w pełni zgodna z API 607, API 6FA, BS 6755, JB / T 6899 i innymi normami,

Opcje uszczelnienia

Miękkie gniazdo: uszczelnienie typu O-ring metal-metal

Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów

szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy

PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)

Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.

PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)

Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.

glowny material

Dane projektowe

Standard projektowy: API 6D, DIN3357-1, EN12516-1

Standard twarzą w twarz: API6D, ASME B16.10, DIN3202

Standard połączeń: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Test & Inspect Standard: API 6D, API 598

Temperatura pracy: -196 ℃ ~ 610 ℃

Typ połączenia: RF, RTJ, FF, BW.BSPT, NPT

Kwaśne środowisko: NACE MR0175

Cecha konstrukcyjna

1: Pełny lub zredukowany otwór
2: dwuczęściowa lub trzyczęściowa konstrukcja nadwozia
3: Podwójne blokowanie i odpowietrzanie, podwójna izolacja i odpowietrzanie (DIB-1 i DIB-2)
4: Konstrukcja ognioodporna (API 607)
5: system odporny na wydmuchiwanie
6: konstrukcja antystatyczna
7: Ulga w jamie własnej
8: Badanie emisji niezorganizowanej (opcjonalnie)

Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego
