Szczegóły Produktu:
|
rozmiar: | NPS 2 "do 60" | Nacisk: | 150LB do 2500LB |
---|---|---|---|
Zakres temperatury: | -196 ℃ ~ 300 ℃ Niska temperatura, normalna temperatura i wysoka temperatura | Materiał korpusu i wykończenia: | Staliwo, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 C |
Materiał siedziska: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metalowe siedzisko | Uszczelnianie korpusu i trzpienia: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Uszczelka spiralnie zwijana (316SS + grafit) Us |
High Light: | Zawór kulowy montowany na czopie z podwójną izolacją,przeciwpożarowy zawór kulowy montowany na czopie,boczny zawór kulowy PN160 |

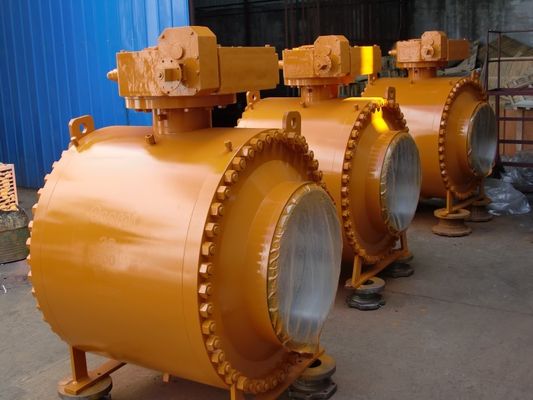

Wejście z boku zaworu kulowego podwójnej izolacji i odpowietrzania
Cechy:
1. Typ odlewu z 2-częściową konstrukcją dzieloną lub kutą z 3-częściową konstrukcją korpusu,
Materiał odlewany: WCB, CF8, CF8M, CF8C, Duplex ze stali nierdzewnej itp.
Materiał kuty: A105, F304, F316, F317, F347, F11, F51, F59, ITP.
Inne materiały dostępne na żądanie, dostępne w różnych materiałach wykończenia i gniazda (sprężystego i metalowego), dostosowanych do różnych warunków serwisowych.
2. Dostępna operacja:
Obsługiwany normalny uchwyt lub blokowany uchwyt,
Obsługa przekładni,
Pneuamtic Operated,
Z napędem elektrycznym lub hydraulicznym.
2. Dostępne ciśnienie znamionowe:
CL150, CL300, CL600, CL900, CL1500, CL2500
3. Dostępne zakresy rozmiarów: 1/2 "- 18"
4. Standardy aplikacji
Standard projektowy: API 6D
Wymiar kołnierza wg ANSI B16.5
Wymiar twarzą w twarz zgodnie z ANSI B16.10
Temp. WstępnaOcena zaworu kulowego zgodnie z ASME B16.34
Grubość ścianki zgodnie z ASME B16.34
Bezpieczeństwo pożarowe zaworu kulowego zgodnie z API 6FA / API 607
Sprawdź i przetestuj: API 6D / API598
Oznaczenie zaworu kulowego: MSS-SP-25
Do MR-01-75 Na życzenie
Opis
Trzyczęściowe body.Zawór został zaprojektowany zgodnie z wymaganiami API 6D do obsługi rurociągów.Konstrukcja trzpienia antystatyczna i zapobiegająca wydmuchiwaniu.Konstrukcja siedziska zapewnia doskonałą szczelność i jest dostępna w wersji samoregulacyjnej lub z efektem podwójnego tłoka.Disign minimalizuje tarcie prowadzące do niskiego momentu obrotowego.Dostępna w wykonaniu z podwójnym blokowaniem i odpowietrzaniem, co pozwala na odpowietrzenie i odprowadzenie płynnej molwy z jamy ciała.Dostępny przelot pełny i zredukowany.Zawory kulowe odporne na ogień przetestowane zgodnie z BS EN 12266-2, API 6FA i API 607. Na życzenie klienta dostępne są siłowniki elektryczne, pneumatyczne i hydravlic.
Ogólne wprowadzenie
Zawory kulowe montowane na czopie są zaprojektowane zgodnie z API 6D dla klas ASME Class 150, 300, 600, 900, 1500 i 2500. Odlewany korpus ze staliwa i trzyczęściowy, kuty stalowy wlot z boku, połączenia śrubowe między korpusem a zamknięciem , czopowe połączenie śrubowe, grubość korpusu zgodna z ANSI B16.34 Pierścień osadzenia jest typu pływającego, obciążony sprężyną, aby zapewnić kontakt z kulką w celu zapewnienia skutecznego szczelnego uszczelnienia nawet przy niewielkiej różnicy ciśnień między wnęką a zamknięciem wylotowym. miękkie siedzisko.W zależności od warunków pracy klienta dostępne są różne materiały miękkiego gniazda.Dostępne z pełnym i zmniejszonym otworem.Napędy elektryczne, pneumatyczne i hydrauliczne są dostępne w zależności od wymagań klienta.
Trzyczęściowa konstrukcja wlotu korpusu, pierścień grafitowy lub uszczelka o-ring z vitonu (lub na życzenie) zapewniają absolutną integralność uszczelnienia.Przykręcane konstrukcje korpusów obejmują ścisłe nakładanie się tolerancji na metalowe pasowanie między korpusem a adapterem, aby zminimalizować możliwość ruchu spowodowanego naprężeniem rurociągu.Wysokotemperaturowa spiralna uszczelka ze stali nierdzewnej / wypełniona olejem grafoilowym służy do zapewnienia absolutnego uszczelnienia.
Korpus i adaptery są zwymiarowane tak, aby stykały się z metalem, aby zapewnić prawidłowe zgniecenie uszczelki.
Typ zaworu kulowego | Projekt i produkcja | Twarzą w twarz / Od końca do końca | Wymiary kołnierza | Temperatura znamionowa ciśnienia | Inspekcja i test |
Zawór kulowy z kołnierzem dzielonym | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Zawór kulowy z kołnierzem stałym | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
glowny material
Materiał korpusu | Materiał wykończeniowy | Materiał uszczelnienia | Uszczelka / opakowanie |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, ITP. | SS410, SS420, SS304, SS316, ITP | PTFE, RPTFE, PEEK, PPL, ITP. | GRAFIT.PTFE, PPL.ITP. |
Konstrukcja ognioodporna
Zawory kulowe zapewniają 100% pozytywny wynik testu ognioodporności.Ponieważ zawór kulowy stosuje dwie uszczelnione konstrukcje za pomocą uszczelek O-ring i spiralnie zwijanej uszczelki metalowo-grafitowej.Gdy zawór się pali, materiały niemetalowe, takie jak uszczelki gniazda z PTFE, uszczelki, uszczelki O-ring, guma itp. Zostaną uszkodzone, tymczasem zewnętrzna warstwa metalowo-grafitowej spiralnie zwijanej uszczelki zapewnia dodatkowe uszczelnienie.Kiedy miękkie gniazdo zostanie spalone, metalowe gniazdo automatycznie utworzy metalową uszczelkę z kulką pod naciskiem sprężyny, która skutecznie kontroluje wyciek wewnętrzny i wyciek zewnętrzny.Konstrukcja zaworu w pełni zgodna z API 607, API 6FA, BS 6755, JB / T 6899 i innymi normami,
Trzpień odporny na wydmuchanie:
Trzpień jest wykonany oddzielnie od kuli ze zintegrowanym okrągłym kołnierzem typu T, utrzymywanym przez nijakie. (Inne konstrukcje są dostępne na zamówienie)
Urządzenie antystatyczne:
Pomiędzy kulą, trzpieniem, dławikiem i korpusem zastosowano urządzenie antystatyczne typu sprężyna plus grafit, aby zachować ciągłość elektryczną między wszystkimi metalowymi elementami.I zapewnić odporność niższą niż najcięższe wymagania serwisowe.
Urządzenie do wtrysku smaru
W przypadku DN150 (NPS 6) i większych trzpień i gniazdo zaworu są wyposażone w urządzenie do wtryskiwania smaru uszczelniającego, w przypadku DN125 i mniejszych możemy dostarczyć urządzenie do wtryskiwania smaru uszczelniającego zgodnie z wymaganiami klienta.Gdy pierścień O-ring zostanie przypadkowo uszkodzony, przez wtryskiwany uszczelniacz uszczelniony, aby zapobiec wyciekom medium przez pierścień gniazda zaworu i trzpień.
Opcje uszczelnienia
Miękkie gniazdo: uszczelnienie typu O-ring metal-metal
Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów
szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy
PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)
Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.
PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)
Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.
Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego
