Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie

Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie
Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie

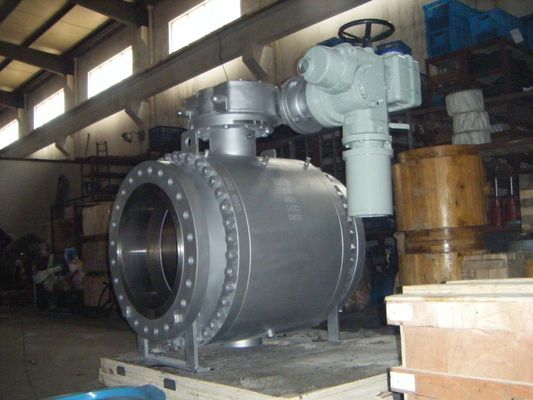

Duży Obraz :  Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: OEM
Orzecznictwo: API6D,API607
Numer modelu: OEM
Zapłata:
Minimalne zamówienie: 1 szt
Szczegóły pakowania: Skrzynie z drewna poliwęglanowego
Czas dostawy: 2-15 tygodni
Zasady płatności: L / C, T / T
Możliwość Supply: 20000 sztuk rocznie

Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie

Opis
rozmiar: NPS 2 "do 60" Nacisk: 150LB do 2500LB
Zakres temperatury: -196 ℃ ~ 300 ℃ Niska temperatura, normalna temperatura i wysoka temperatura Materiał korpusu i wykończenia: Staliwo, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 C
Materiał siedziska: PTFE, RPTFE, DEVLON, Molon, PEEK, Metalowe siedzisko Uszczelnianie korpusu i trzpienia: Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Uszczelka spiralnie zwijana (316SS + grafit) Us
High Light:

Zawór kulowy z czopem 600LB

,

16-calowy zawór kulowy z czopem

,

zawór kulowy z czopem 600LB

16-calowy trzyczęściowy zawór kulowy typu czopowego z wlotem bocznym 600LB





Zawory kulowe montowane na czopie

Nasze zawory kulowe o wysokiej wydajności montowane na czopie obrotowym mają solidną konstrukcję i są zaprojektowane tak, aby spełniały międzynarodowe standardy, takie jak API 6A, API 6D, ASME B16.34, ISO 17292 i inne na życzenie.Asortyment obejmuje zarówno siedzenia miękkie, metalowe, jak i kompozytowe, które można skonfigurować z efektem pojedynczego lub podwójnego tłoka, aby zapewnić skuteczną podwójną blokadę i odpowietrzanie (DB&B) zarówno w pozycji zamkniętej, jak i, na życzenie, w pozycji otwartej.



glowny material

Materiał korpusu Materiał wykończeniowy Materiał uszczelnienia Uszczelka / opakowanie
WCB / LCB / CF8 / CF8M / CF3 / CF3M, ITP. SS410, SS420, SS304, SS316, ITP PTFE, RPTFE, PEEK, PPL, ITP. GRAFIT.PTFE, PPL.ITP.




Typ zaworu kulowego Projekt i produkcja Twarzą w twarz / Od końca do końca Wymiary kołnierza Temperatura znamionowa ciśnienia Inspekcja i test
Zawór kulowy z kołnierzem dzielonym BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API6D
Zawór kulowy z kołnierzem stałym API6D / API608 API6D ANSI B16.47 ANSI B16.34 API598





Cecha konstrukcyjna

1: Pełny lub zredukowany otwór
2: dwuczęściowa lub trzyczęściowa konstrukcja nadwozia
3: Podwójne blokowanie i odpowietrzanie, podwójna izolacja i odpowietrzanie (DIB-1 i DIB-2)
4: Konstrukcja ognioodporna (API 607)
5: system odporny na wydmuchiwanie
6: konstrukcja antystatyczna
7: Ulga w jamie własnej
8: Badanie emisji niezorganizowanej (opcjonalnie)



Dane projektowe

Standard projektowy: API 6D, DIN3357-1, EN12516-1

Standard twarzą w twarz: API6D, ASME B16.10, DIN3202

Standard połączeń: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Test & Inspect Standard: API 6D, API 598

Temperatura pracy: -196 ℃ ~ 610 ℃

Typ połączenia: RF, RTJ, FF, BW.BSPT, NPT

Kwaśne środowisko: NACE MR0175



Konstrukcja ognioodporna

Zawory kulowe zapewniają 100% pozytywny wynik testu ognioodporności.Ponieważ zawór kulowy stosuje dwie uszczelnione konstrukcje za pomocą uszczelek O-ring i spiralnie zwijanej uszczelki metalowo-grafitowej.Gdy zawór się pali, materiały niemetalowe, takie jak uszczelki gniazda z PTFE, uszczelki, uszczelki O-ring, guma itp. Zostaną uszkodzone, tymczasem zewnętrzna warstwa metalowo-grafitowej spiralnie zwijanej uszczelki zapewnia dodatkowe uszczelnienie.Kiedy miękkie gniazdo zostanie spalone, metalowe gniazdo automatycznie utworzy metalową uszczelkę z kulką pod naciskiem sprężyny, która skutecznie kontroluje wyciek wewnętrzny i wyciek zewnętrzny.Konstrukcja zaworu w pełni zgodna z API 607, API 6FA, BS 6755, JB / T 6899 i innymi normami,

Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie 0



PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)

Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.

Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie 1



PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)

Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.

Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie 2



Opcje uszczelnienia

Miękkie gniazdo: uszczelnienie typu O-ring metal-metal

Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów

szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy

Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie 3



Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego

Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie 4













Miękkie gniazdo 16-calowy zawór kulowy 600LB montowany na czopie 5
