Szczegóły Produktu:
|
Materiał korpusu: | CF8, CF8M, WCB, CF3, CF3M | Materiał kuli: | CF8, CF8M |
---|---|---|---|
Materiał siedziska: | PTFE | Model portu: | T-Port |
Standard: | GB | ||
High Light: | Trójdrożny zawór kulowy z kołnierzem,zawór kulowy z kołnierzem z portem T,zawór kulowy z kołnierzem CF8M |

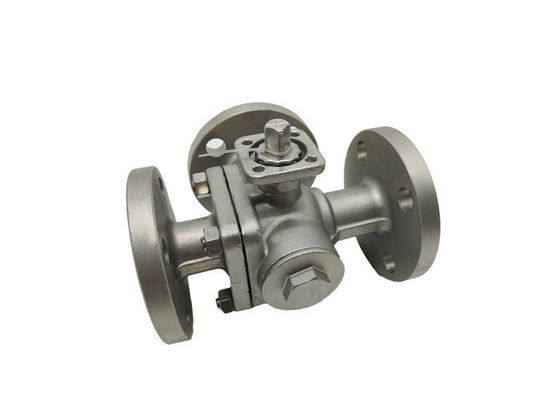

Q45F 16P T - 3-drogowy kołnierzowy zawór kulowy CF8M z portem Pływający zawór sterujący wysokiej platformy
Opis
Jednoczęściowa konstrukcja wspornika trzpienia / czopu kulowego zapewnia precyzyjną pracę i ustawienie kuli.Takie precyzyjne ustawienie kuli często nie jest możliwe w bardziej powszechnej wieloelementowej konstrukcji kuli z trzpieniem.Pozwala to również na użycie wszystkich stron jako portu wlotowego lub blokującego bez wycieków.
Cechy i zalety
Jednoczęściowa konstrukcja wspornika trzpienia i czopu kulowego
Pełny port dla nieograniczonego przepływu
Konstrukcja z trzema siedziskami zapewnia właściwą pozycję kuli
Podkładka montażowa siłownika
Antystatyczne urządzenie uziemiające
Otwarte i zamknięte urządzenie blokujące do pozycyjnej blokady bezpieczeństwa
Plany przepływu dla portów T & L można zmienić w terenie, aby spełnić wiele innych planów przepływu
Wypełniacze jamy ciała dostępne w rozmiarach od 3/4 "do 4"
Trójdrogowy zawór kulowy jest dostępny w wersjach T i L.Typ T umożliwia trzem prostopadłym rurom komunikację ze sobą i odcięcie trzeciego kanału, aby działał jako podział i scalanie.Zawór kulowy trójdrogowy typu L może łączyć tylko dwie rury, które są prostopadłe do siebie i nie może jednocześnie utrzymywać trzeciej rury połączonej ze sobą, tylko w celu rozprowadzenia.
Ciśnienie | Rozmiar | L | L1 | re | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Podanie
Zawór stosowany jest głównie w przemysłowym zaopatrzeniu w wodę obiegową i odwadnianiu, wodociągach i kanalizacji miejskiej, wieżowcach i hotelach wylotu wody pod ciśnieniem z pompy, służącym do odcięcia wody i eliminacji niszczącego uderzenia hydraulicznego, gwarantuje bezpieczną pracę sieci rurociągów.Zaprojektowany, aby w pełni uwzględniać wymagania środowiskowe, brak wibracji, brak hałasu, płynną pracę, zapewnia cichą pracę hoteli i domów mieszkalnych oraz funkcje oszczędzania energii.
Zaleta pływającego zaworu kulowego
1. Opór cieczy jest niski, a współczynnik oporu jest równy długości ruryh.
2. Konstrukcja jest prosta, niewielkich rozmiarów i lekka.
3. Jest kompaktowy i niezawodny oraz ma dobre właściwości uszczelniające.Jest również szeroko stosowany w systemach próżniowych.
4. Obsługa jest wygodna, otwieranie i zamykanie jest szybkie, a obrót wynosi 90 ° od pełnego otwarcia do pełnego zamknięcia, co jest wygodne w przypadku sterowania na duże odległości.
5. Konserwacja jest wygodna, zawór kulowy ma prostą konstrukcję, a pierścień uszczelniający jest generalnie ruchomy, a demontaż i wymiana są stosunkowo wygodne.
6. Przy całkowitym otwarciu lub całkowitym zamknięciu powierzchnia uszczelniająca kuli i gniazda zaworu jest odizolowana od medium, które nie powoduje erozji powierzchni uszczelniającej zaworu.
7. Szeroki zakres zastosowań, od małych do kilku milimetrów, do kilku metrów, od wysokiej próżni do wysokiego ciśnienia.
