Szczegóły Produktu:
|
Materiał zaworu: | Stal nierdzewna | Połączenie: | Kołnierz |
---|---|---|---|
rozmiar: | DN15 ~ DN200 | Operacja: | Uchwyt |
Nacisk: | PN16 | Średni: | Woda Olej opałowy |
High Light: | Zawór kulowy z kołnierzem z pełnym przelotem,zawór kulowy z kołnierzem PN16,zawór kulowy z kołnierzem połączeniowym JB / T79 |

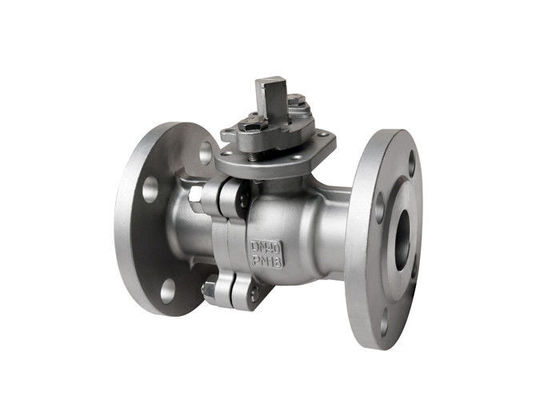

Obsługiwany rączką Zawór kulowy z pełnym portem z kołnierzem Podwójny kołnierz z końcówkami GB Standard
Specyfikacje
Funkcje zaworu
Dzielona konstrukcja korpusu z kołnierzami zapewnia szybki montaż, konserwację w linii i przebudowę.Solidna konstrukcja kulowa zapewnia integralność strukturalną i minimalizuje turbulencje przepływu.
Złącze korpusu zostało zaprojektowane tak, aby zapobiegać nadmiernemu ściskaniu wewnętrznych elementów zaworu, co skutkuje stałym i niskim momentem roboczym.
Podkładka montażowa zgodna z ISO 5211 dla łatwości i zamienności aktywacji
Trzpień z zabezpieczeniem przed wydostaniem się od dołu.
Korpus i nasadka odlewana metodą inwestycyjną w rozmiarach od 1/2 ″ do 2 ″.Korpus i nasadka z odlewu piaskowego w rozmiarach 2-1 / 2 ”do 10 ″.
Projekt podstawowy zgodny z ASME / ANSI B16.34 i EN 12516-1
Końcówki kołnierzowe zgodne z ASME / ANSI B16.5
Wymiary zabudowy zgodne z ASME / ANSI B16.10
Testowane zgodnie z API 598 i ANSI B 16.34
Zakres rozmiarów:
- DN15 ~ DN200
Ocena ciśnienia:
- GB PN16 PN25 PN40
Zakres temperatury:
- -20 ° C ~ 185 ° C
Zawór kulowy i zasuwa to ten sam typ zaworu.Różnica polega na tym, że częścią otwierającą i zamykającą jest kula, a kula obraca się wokół korpusu zaworu, aby doprowadzić do otwarcia i zamknięcia zaworu.Zawór kulowy jest używany w rurociągu głównie do cięcia, dystrybucji i zmiany kierunku przepływu medium.Kołnierzowy zawór kulowy, standard GB / T21465-2008 „Terminologia zaworu” jest definiowana jako: element otwierający i zamykający (kula) jest napędzany przez trzpień zaworu i obraca się wokół osi trzpienia zaworu.
Jednostka: mm | |||||||
Ciśnienie | Rozmiar | L | φE | φB | φC | T | fa |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Podanie
Zawór kulowy jest używany w rurociągu głównie do cięcia, dystrybucji i zmiany kierunku przepływu medium.
Siła zaworu kulowego
1. Działanie antystatyczne: pomiędzy kulą, trzpieniem zaworu i korpusem zaworu umieszczona jest sprężyna, dzięki czemu można wyprowadzić elektryczność statyczną generowaną w procesie przełączania.
2. Ponieważ materiał taki jak politetrafluoroetylen ma dobre właściwości samosmarujące, a strata tarcia przy korpusie kulistym jest niewielka, żywotność pneumatycznego zaworu kulowego jest długa.
3. Opór płynu jest niski, a pneumatyczny zawór kulowy jest tym, który ma najmniejszy opór płynu we wszystkich typach zaworów.
4. Uszczelnienie trzpienia zaworu jest niezawodne.Ponieważ trzpień zaworu wykonuje tylko taki sam ruch jak ruch podnoszący, uszczelnienie trzpienia zaworu nie jest łatwe do uszkodzenia, a zdolność uszczelniania rośnie wraz ze wzrostem ciśnienia medium.
Wybór modelu
2-częściowy pływający zawór kulowy z pełnym portem
Standard | ANSI | GB | JIS | HAŁAS |
Ciśnienie | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model z wysoką platformą 2) Model z uchwytem |
