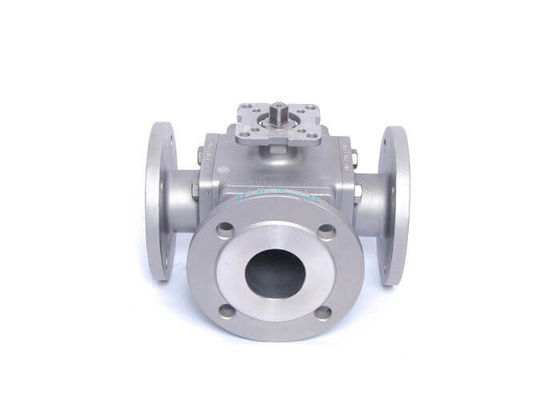

PN16 PN25 PN40 3-drogowy zawór kulowy z kołnierzem WCB

Mały, pełnoportowy, trójdrożny, kwadratowy zawór kulowy z kołnierzem i podkładką montażową

Zawór kulowy waflowy został zaprojektowany zgodnie z API608, ASME B16.34, API6D, DIN 3357 itp., które były szeroko stosowane w szeregu dziedzin, w tym gazu ziemnego, rafinacji, żywności, petrochemii itp. Pływający zawór kulowy waflowy Royeon jest ” jednoczęściowy projekt konstrukcji korpusu.Ten zawór jest zwykle używany w warunkach niskiego ciśnienia (150 ~ 300 funtów) i instaluje ograniczenie przestrzeni

Funkcje i zalety
● Pełny port lub zmniejsz port
● Projekt i konstrukcja ognioodporna
● Trzpień odporny na wydmuchanie
● Niski moment obrotowy
● Urządzenie antystatyczne do trzpienia kulowego
● Opcjonalne urządzenie blokujące
● Górny kołnierz ISO 5211 (podkładka do bezpośredniego montażu ułatwiająca automatyzację)

Zakres rozmiarów:

- DN15 ~ DN200

Ocena ciśnienia:
- PN16 PN25 PN40
Zakres temperatury:
- -20 ° C ~ 185 ° C

Trójdrogowy zawór kulowy można podzielić na typ Q44L i typ Q45T dla różnych wymagań przełączania kierunku przepływu medium. MODEL "L-PORT" może realizować przełączanie kierunku przepływu medium i dwóch kanałów, które mogą być do siebie prostopadłe może być podłączony lub zamknięty.MODEL „T-PORT” może realizować rozdzielanie lub mieszany przepływ medium, nie tylko może realizować przełączanie kierunku przepływu medium, ale także może łączyć ze sobą trzy kanały, a także może zamykać dowolny kanał i łączyć ze sobą dwa kanały.Zawór ma cechy zwartej konstrukcji, pięknego wyglądu i dobrej szczelności.

Podanie

Zawór stosowany jest głównie w przemysłowym zaopatrzeniu w wodę obiegową i odwadnianiu, wodociągach i kanalizacji miejskiej, wieżowcach i hotelach wylotu wody pod ciśnieniem z pompy, służącym do odcięcia wody i eliminacji niszczącego uderzenia hydraulicznego, gwarantuje bezpieczną pracę sieci rurociągów.Zaprojektowany, aby w pełni uwzględniać wymagania środowiskowe, brak wibracji, brak hałasu, płynną pracę, zapewnia cichą pracę hoteli i domów mieszkalnych oraz funkcje oszczędzania energii.

Siła 3-drożnego zaworu kulowego

1. Opór cieczy jest niski, a współczynnik oporu jest równy długości ruryh.

2. Konstrukcja jest prosta, niewielkich rozmiarów i lekka.

3. Jest kompaktowy i niezawodny oraz ma dobre właściwości uszczelniające.Jest również szeroko stosowany w systemach próżniowych.

4. Obsługa jest wygodna, otwieranie i zamykanie jest szybkie, a obrót wynosi 90 ° od pełnego otwarcia do pełnego zamknięcia, co jest wygodne w przypadku sterowania na duże odległości.

5. Konserwacja jest wygodna, zawór kulowy ma prostą konstrukcję, a pierścień uszczelniający jest generalnie ruchomy, a demontaż i wymiana są stosunkowo wygodne.

6. Przy całkowitym otwarciu lub całkowitym zamknięciu powierzchnia uszczelniająca kuli i gniazda zaworu jest odizolowana od medium, które nie powoduje erozji powierzchni uszczelniającej zaworu.

7. Szeroki zakres zastosowań, od małych do kilku milimetrów, do kilku metrów, od wysokiej próżni do wysokiego ciśnienia.
