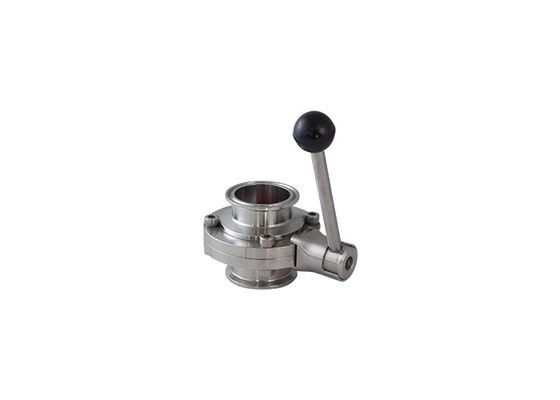

Higieniczny ręczny zawór motylkowy
Nasz higieniczny ręczny zawór motylkowy nadaje się do stosowania w przemyśle spożywczym, mleczarskim, browarniczym i procesach higienicznych.Zawór sanitarny z korpusem ze stali nierdzewnej i uszczelkami EPDM dopuszczonymi do kontaktu z żywnością ze spoiną zewnętrzną, złączem RJT męskim / męskim lub zaciskowym oraz dźwignią wycinającą lub uchwytem.
Zawory motylkowe zapewniają ręczne włączanie / wyłączanie i dławienie przepływu w linii.
Nadaje się do uruchamiania pneumatycznego.
Kluczowe cechy:
Dostępne w wersji OD Weld, RJT Male / Male i Clamp End
Rozmiary: od 1 "do 4"
Zakres temperatur: od -10 ° C do 120 ° C
Zakres ciśnień: do 10 bar (woda o temp.20 ° C)
Wykładziny spełniają wymagania FDA
Dostępna wersja aktywowana
Parametry techniczne
| Standard |
3A, SMS, DIN, ISO, RJT, IDF |
| Części stalowe mające kontakt z produktem |
AISI304 / AISI316L |
Dostarczany z raportem z kontroli materiału |
| Inne części stalowe |
AISI304 |
| Rozmiar |
3/4 "~ 6", DN20 ~ DN150,19 mm ~ 152,4 mm |
| Materiał uszczelnienia |
EPDM / VMQ / FPM |
Wszystkie materiały uszczelek są zgodne z FDA21CFR117.2600 |
| Ciśnienie robocze |
≤10bar (145psi) |
| Ciśnienie zasilania dla siłownika pneumatycznego |
5 ~ 8 (0 ~ 116 psi) |
| Temperatura pracy |
EPDM: -14 ~ 248ºF (-10 ~ 120ºC) |
| VMQ: -58 ~ 356ºF (-50 ~ 180ºC) |
| FPM: 22 ~ 446ºF (-30 ~ 230ºC) |
| Inne materiały są dostępne na zamówienie |
| Temperatura sterylizacji |
302ºF (150ºC, maks. 20 min) |
| Obróbka powierzchni zewnętrznej |
Ra16 ~ 32uin (o.4 ~ 0.8um) |
| Obróbka powierzchni wewnętrznej |
Ra32 ~ 64uin (o.8 ~ 1.6um) |
| Połączenie się kończy |
do spawania, końcówki zaciskane, końcówki męskie, końcówki kołnierzowe |
| Głowica pneumatyczna |
Normalnie zamknięty (NC) - Powietrze otwiera, sprężyna zamyka |
| Normalnie otwarty (NO) - Powietrze, aby zamknąć, sprężyna, aby otworzyć |
| Powietrze do powietrza (AA) - powietrze do otwarcia, powietrze do zamknięcia |
Opcje
1. gniazdo i uszczelka mogą być wykonane z NBR (nitryl), VMQ (silikon) lub Viton (FPM), wszystkie zgodne z FDA 21CFR177.2600.
2. Połączenie końcowe może być spawane doczołowo, zaciskami sanitarnymi, gwintowanymi, kołnierzowymi, I-line lub innymi na życzenie.
3. uchwyt: 3-pozycyjny uchwyt;uchwyt wielopozycyjny z czystej stali nierdzewnej lub z plastikową osłoną.
4. Siłownik: siłownik pneumatyczny ze stali nierdzewnej (typ pionowy), siłownik pneumatyczny aluminiowy (typ poziomy), siłownik elektryczny.
5. Sterowanie: czujnik położenia, sterownik C-top, sterownik C-top (AS-I)
Cechy konstrukcyjne
1. Można zapewnić różne standardy: DIN, 3A, SMS, ISO / IDF, BS / RJT i ASME / BPE.
2.Dostępne w rozmiarach od DN25 / 1 "do DN300 / 12"
3. Uchwyty wielopozycyjne mogą być używane do zaworów do DN100 / 4 ";
4. Uchwyty pociągowe mogą być używane do zaworów od DN25 / 1 "do DN300 / 12"
Uchwyt ręczny,
5. siłownik pneumatyczny i elektryczny są wymienne.
6. Uszczelki zgodne z FDA 21CFR 177. 2600.
7. Korpus zaworu można dostosować za pomocą szerokiego wyboru różnych połączeń.
Dostarczamy również sanitarny zawór motylkowy, sanitarny zawór przełączający przepływ, sanitarny zawór CPM, sanitarny zawór regulacyjny, sanitarny zawór membranowy, sanitarny zawór kulowy, sanitarny zawór do pobierania próbek, sanitarny zawór bezpieczeństwa, sanitarny zawór redukcyjny, kolanko sanitarne, sanitarny trójnik, sanitarne reduktory , złącza sanitarne, zacisk sanitarny, króciec sanitarny, zaciski do rur sanitarnych, kula do czyszczenia sanitarnego, wziernik sanitarny, pokrywa włazu sanitarnego, filtr sanitarny, filtry i inne elementy rur sanitarnych ....
Postaramy się jak najlepiej zapewnić najlepszą cenę i jakość.
