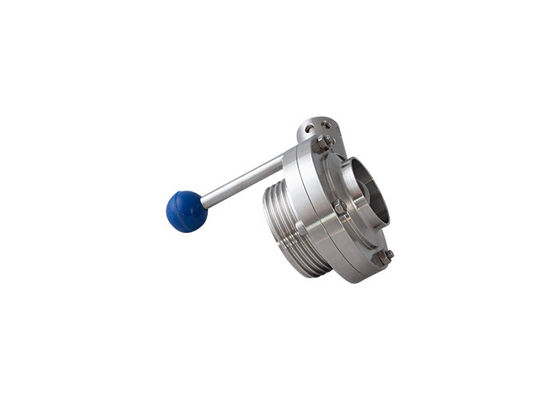

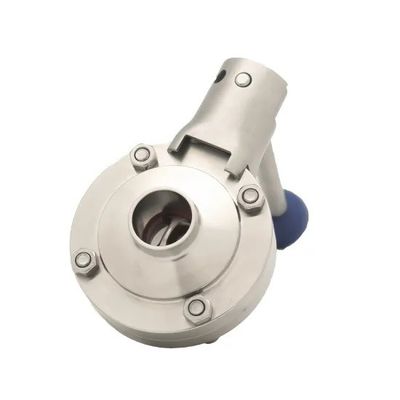

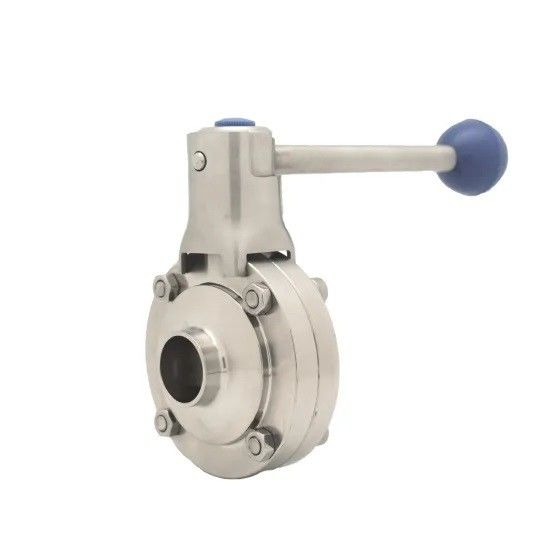

Szczegóły Produktu:
|
Materiał: | SS316L | Styl: | Zawór higieniczny motylkowy |
---|---|---|---|
Rodzaj połączenia:: | Końce spawane doczołowo | rozmiar: | 1/2 "-12" |
Standard: | 3A ASME BPE | MOQ: | 1 szt |
High Light: | 2-calowy zawór motylkowy do spawania doczołowego,higieniczny zawór motylkowy do spawania doczołowego,2-calowy higieniczny zawór motylkowy |
Zawory motylkowe mogą być uruchamiane ręcznie lub pneumatycznie.Dostępnych jest wiele ręcznych elementów sterujących spełniających różne wymagania systemowe.Pneumatyczne elementy sterujące mogą być poziome i pionowe, pojedyncze, podwójne i modulowane.Mogą być wyposażone w blaty kontrolne i zbliżeniowe. Jest szeroko stosowany w wielu dziedzinach, takich jak piwo, napoje, nabiał, soki owocowe, farmacja, biologia itp.
Parametry techniczne
Standard | 3A, SMS, DIN, ISO, RJT, IDF | |
Części stalowe mające kontakt z produktem | AISI304 / AISI316L | Dostarczany z raportem z kontroli materiału |
Inne części stalowe | AISI304 | |
Rozmiar | 3/4 "~ 6", DN20 ~ DN150,19 mm ~ 152,4 mm | |
Materiał uszczelnienia | EPDM / VMQ / FPM | Wszystkie materiały uszczelek są zgodne z FDA21CFR117.2600 |
Ciśnienie robocze | ≤10bar (145psi) | |
Ciśnienie zasilania dla siłownika pneumatycznego | 5 ~ 8 (0 ~ 116 psi) | |
Temperatura pracy | EPDM: -14 ~ 248ºF (-10 ~ 120ºC) | |
VMQ: -58 ~ 356ºF (-50 ~ 180ºC) | ||
FPM: 22 ~ 446ºF (-30 ~ 230ºC) | ||
Inne materiały są dostępne na zamówienie | ||
Temperatura sterylizacji | 302ºF (150ºC, maks. 20 min) | |
Obróbka powierzchni zewnętrznej | Ra16 ~ 32uin (o.4 ~ 0.8um) | |
Obróbka powierzchni wewnętrznej | Ra32 ~ 64uin (o.8 ~ 1.6um) | |
Połączenie się kończy | do spawania, końcówki zaciskane, końcówki męskie, końcówki kołnierzowe | |
Głowica pneumatyczna | Normalnie zamknięty (NC) - Powietrze otwiera, sprężyna zamyka | |
Normalnie otwarty (NO) - Powietrze, aby zamknąć, sprężyna, aby otworzyć | ||
Powietrze do powietrza (AA) - powietrze do otwarcia, powietrze do zamknięcia |
1. gniazdo i uszczelka mogą być wykonane z NBR (nitryl), VMQ (silikon) lub Viton (FPM), wszystkie zgodne z FDA 21CFR177.2600.
2. Połączenie końcowe może być spawane doczołowo, zaciskami sanitarnymi, gwintowanymi, kołnierzowymi, I-line lub innymi na życzenie.
3. uchwyt: 3-pozycyjny uchwyt;uchwyt wielopozycyjny z czystej stali nierdzewnej lub z plastikową osłoną.
4. Siłownik: siłownik pneumatyczny ze stali nierdzewnej (typ pionowy), siłownik pneumatyczny aluminiowy (typ poziomy), siłownik elektryczny.
5. Sterowanie: czujnik położenia, sterownik C-top, sterownik C-top (AS-I)
Dostarczamy również sanitarny zawór motylkowy, sanitarny zawór przełączający przepływ, sanitarny zawór CPM, sanitarny zawór regulacyjny, sanitarny zawór membranowy, sanitarny zawór kulowy, sanitarny zawór do pobierania próbek, sanitarny zawór bezpieczeństwa, sanitarny zawór redukcyjny
