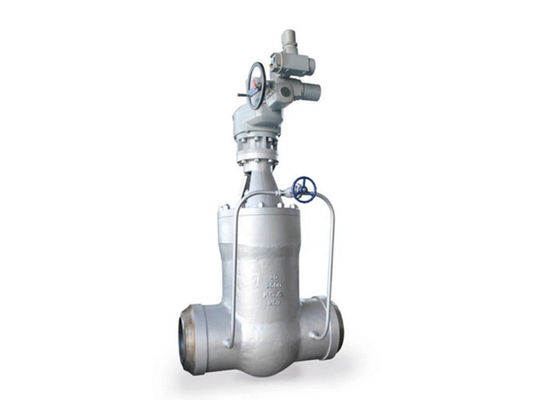

Zawór zasuwowy z uszczelnieniem ciśnieniowym ze stali przelotowej

Odlewana stalowa uszczelka ciśnieniowa zasuwa przemysłowa

Elastyczny klin jest jednoczęściowym, w pełni prowadzonym, odlewanym klinem z centralną piastą, która umożliwia przemieszczanie się powierzchni gniazd względem siebie, kompensując w ten sposób odkształcenia gniazd korpusu spowodowane rozszerzalnością cieplną lub obciążeniami rur.Pierścień gniazda i powierzchnia gniazda klina są ustawione pod kątem 9 ° od pionu, aby zminimalizować kontakt ślizgowy klina i pierścienia gniazda podczas otwierania i zamykania.

Klinowanie pomaga uzyskać szczelne uszczelnienie w instalacjach o niskim ciśnieniu różnicowym.Elastyczna konstrukcja klina jest odporna na przywieranie lub zakleszczanie się klina w zastosowaniach, w których zawór może być zamknięty, gdy jest zimny i otwarty, gdy jest gorący.Powierzchnie uszczelniające są napawane Stellitem®6, aby zapewnić długi cykl życia przy bardzo dużych różnicach ciśnień.

Brama jest konstrukcją dzieloną, wykorzystującą dwa dyski obciążone sprężyną i utrzymywane razem przez uchwyt bramki ze sprężyną zabezpieczającą przed korozją, aby zapewnić początkowe zasilanie po zamknięciu.Szczelność gniazda opiera się na głównym ciśnieniu płynu działającym na gniazdo za gniazdem.Nie ma działania klinowego ani dodatkowego obciążenia siedzeń, co skutkuje znacznie niższym momentem roboczym.Podczas zamykania w dolnej części bramy znajduje się skos, który prowadzi ją między siedzeniami i ponownie dociska sprężynę.

Zalety zasuwy

• Małe tarcie i minimalny spadek ciśnienia po całkowitym otwarciu
• Eliminuje wycieki
• Unoszące się konfiguracje trzpienia ułatwiają kontrolę wzrokową
• Konfiguracje trzpieni niewznoszących są idealne do obszarów pod ziemią lub tam, gdzie przestrzeń jest ograniczona
• Zwiększ wydajność, oszczędzając energię podczas otwierania lub zamykania zasuwy

Dobór materiałów na zawory zasuwowe

• Stal węglowa (A105-WCB, WCC)
• Stal węglowa o niskiej temperaturze (LF2-LCC, LCB)
• Stal nierdzewna (SS304, SS304L, SS316, SS316L, SS347, 904L)
• Niskostopowe (F1-WC1, F11-WC6, F22-WC9)
• High Alloys (F5-C5, F9-C12, F91-C12A, F62-CN3MN, F20-Alloy 20)
• Duplex i Super Duplex (2205-4A, 2507-5A, S32760-6A)
• Brąz (C95800, C95500, C95400)
• Inconel (Inconel 625, Inconel 825)

Uwagi: Powyższe materiały mają zastosowanie do korpusu zaworu.Skontaktuj się z JIEYU w sprawie materiału elementu zaworu.
