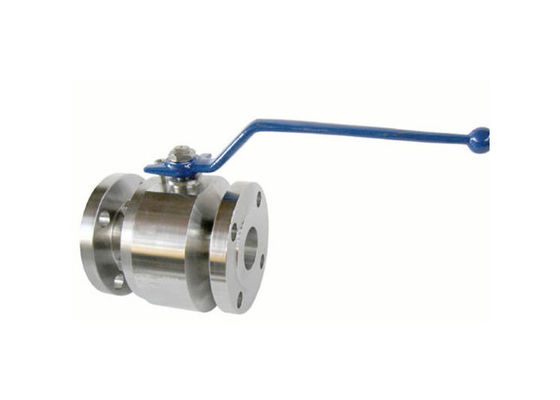

4A2205 Korpus DN15 Kuty zawór kulowy z miękkim gniazdem

3-częściowy kuty zawór kulowy ze stali nierdzewnej z kołnierzem

SPECYFIKACJA I CECHY ZAWORU KULOWEGO ZE STALI NIERDZEWNEJ
Nasze 2-częściowe i 3-częściowe zawory kulowe ze stali nierdzewnej mogą być używane zamiast zaworów Discover, Jomar, Nibco, bezpośrednich zaworów kulowych do materiałów, zaworów kulowych Duda Diesel, zaworów Apollo i tych, które można znaleźć w każdym sklepie ze sprzętem, takim jak Grainger.

INFORMACJE TECHNICZNE I SPECYFIKACJA 2 CZĘŚCIOWEGO ZAWORU KULOWEGO I 3 CZĘŚCIOWEGO ZAWORU KULOWEGO
Zawory są dobierane zgodnie z rozmiarem rury lub gwintu, z którym są zgodne.Zatem gwintowany zawór kulowy z gwintami 2 "będzie klasyfikowany jako zawór 2" i tak dalej.

JAK DZIAŁA ZAWÓR KULOWY:

Zawór kulowy można uznać za zawór kulowy ćwierćobrotowy, który wykorzystuje znudzoną kulę, która obraca się w gnieździe, aby kontrolować przepływ.Ta wydrążona kula została wydrążona do średnicy wewnętrznej rury o określonej średnicy, biegnącej prosto przez nią.Kiedy ten wydrążony otwór jest wyrównany z rurą, jest otwarty i przepływ jest dozwolony.Kiedy ten wydrążony otwór zostanie obrócony o 90 stopni za pomocą uchwytu, zostaje zamknięty i przepływ zatrzymuje się.Gdy rączka zaworu znajduje się w jednej linii z rurą, przepływ jest otwarty, a gdy rączka jest ustawiona pod kątem 90 stopni do rury, przepływ jest zamknięty.Zawory ze stali nierdzewnej są niezawodne, ponieważ mogą być używane wielokrotnie, wielokrotnie otwierając i zamykając przepływ, bez wpływu na wydajność.Nawet po dłuższym okresie nieużywania zamykają się bezpiecznie.

CIŚNIENIE ROBOCZE (PSI)

Te zawory kulowe SS o ciśnieniu 1000 psi PN63 są idealne do codziennego użytku w prawie wszystkich gałęziach przemysłu.Działają dobrze w połączeniu z łącznikami i łącznikami Camlock.

1000 WOG (WODA, OLEJ, GAZ)

WOG oznacza wodę, ropę i gaz.Te zawory kulowe ze stali nierdzewnej są odpowiednie dla wszystkich materiałów kompatybilnych ze stalą nierdzewną i PTFE, które obejmują szeroki zakres.W tym m.in. woda, oleje, gaz (powietrze), alkohol, paliwa oraz lekkie kwasy i zasady.

USZCZELNIENIA (PTFE)

Główne uszczelnienie gniazda jest wykonane z teflonu (PTFE), dzięki czemu zawór kulowy SS jest odporny na chemikalia i ciepło.Wszystkie 3 uszczelki w pobliżu rękojeści są również PTEF, w tym uszczelnienie trzpienia, uszczelnienie trzpienia i uszczelnienie korpusu.

ZAWÓR GWINTOWANY

Nasz gwintowany zawór kulowy ze stali nierdzewnej jest produkowany z gwintem wewnętrznym NPT na obu końcach.Podobnie jak wszystkie gwinty NPT, są one przeznaczone do uszczelniania po wkręceniu w rurę.Na życzenie dostępne są inne zakończenia, takie jak gwint zewnętrzny NPT lub zawory kulowe z kołnierzem ze stali nierdzewnej.

ZAWÓR Z PEŁNYM PORTEM

W zaworach kulowych z pełnym przelotem średnica rury jest utrzymywana na stałym poziomie na całej długości zaworu, gdzie średnica wewnętrzna otworu jest równa średnicy wewnętrznej rury.Oznacza to, że nie ma ograniczenia przepływu, co skutkuje stałym natężeniem przepływu.Nazywany również zaworami pełnoprzelotowymi, główne korzyści to zmniejszenie kawitacji i spadku ciśnienia.

ODLEW

Zawory kulowe ze stali nierdzewnej są odlewane metodą traconego wosku, a odlewy posiadają atest AD2000-WO.Wszystkie części zwilżane zaworu kulowego są wykonane ze stali nierdzewnej 316. Odlew inwestycyjny zapewnia trwały produkt, który może działać powtarzalnie nawet po latach nieużywania.

UCHWYT ZAWORU

Wszystkie uchwyty zaworów wykonane są ze stali nierdzewnej 304 z plastikową osłoną.Rękojeść trzpienia ma konstrukcję zapobiegającą wydmuchiwaniu.Kiedy rączka jest wyrównana z zaworem, przepływ jest otwarty, a gdy rączka jest prostopadła, przepływ jest zamknięty.

URZĄDZENIE BLOKUJĄCE UCHWYT

Blokada umożliwiająca zablokowanie rączki zaworu w miejscu po zamknięciu jest wykonana ze stali SS304 i dostarczana standardowo z każdym zaworem.Należy uważać, aby podnieść to urządzenie blokujące przed otwarciem uchwytu, w przeciwnym razie nie będzie się ono poruszać.

APROBATY I BADANIA KONTROLNE

PED97 / 23 / EC (certyfikat CE0035) AP1598;Testy kontrolne EN12266.Bieżniki mają następujące aprobaty ASME B1.20.1 BS21 DIN299 / 259;ISO228-1;JIS B0203;ISO7 / 1.
