Szczegóły Produktu:
|
Materiał korpusu: | Stal nierdzewna | Materiał siedziska: | PTFE |
---|---|---|---|
moc: | Siłownik ze sprężyną powrotną | Połączenie: | BSP / BSPT / NPT |
rozmiar: | 1/2 "~ 8" | Średni: | Woda Olej opałowy |
High Light: | Gwintowany zawór kulowy DN80,gwintowany zawór kulowy uruchamiany pneumatycznie,gwintowany zawór kulowy DN65 |

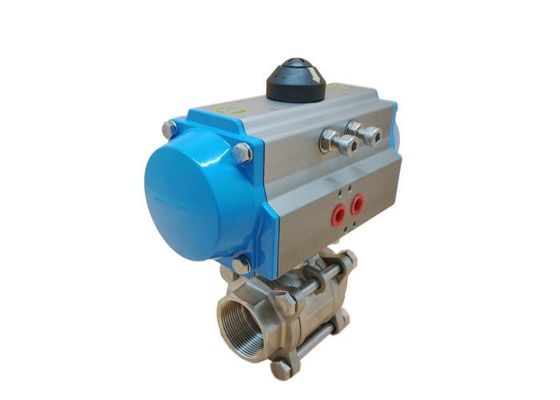

Zawór kulowy uruchamiany pneumatycznie ze stali nierdzewnej 3-częściowy zawór gwintowany DN50 DN65 DN80
Siłowniki pneumatyczne
Siłowniki pneumatyczne wykorzystują ciśnienie sprężonego powietrza do wytworzenia momentu obrotowego wymaganego do obrócenia zaworu.Większość siłowników pneumatycznych ćwierćobrotowych ma tłok i mechanizm zębatkowy do generowania momentu obrotowego.Otwór wlotowy na siłowniku wprowadza sprężone powietrze do siłownika.Sprężone powietrze porusza liniowo tłok, który jest przymocowany do zębatki.Zębatka jest połączona z zębnikiem za pomocą kół zębatych, przekształcając w ten sposób ruch liniowy na obrotowy.Koło zębate jednocześnie przenosi ten ruch na trzpień zaworu, który, jak omówiono, obraca kulę zaworu, aby ją otworzyć lub zamknąć.
Specyfikacje
Korzyść
1. Kompaktowy rozmiar i lekka konstrukcja
2. Niezawodne, długotrwałe działanie
3. Standardowy zawór „w linii” lub „montaż krzyżowy” do konfiguracji siłownika
4. Konstrukcja ze sprężyną powrotną umożliwia dopływ powietrza do 50 psi
5. Zewnętrzne wykończenie ze stali nierdzewnej i O-ringi FKM Standard
6. Bezpośrednie połączenie trzpienia zaworu z wałem siłownika minimalizuje luz
7. Standard ręcznego sterowania
Dane techniczne
Podwójnego działania Siłownik pneumatyczny Nr zamówieniowy
Model nr | Moment obrotowy (6 bar) | |
otwarty | Blisko | |
ACT 050S | 13,2 Nm | 6,7 Nm |
ACT 063S | 24,1 Nm | 11,1 Nm |
ACT 075S | 47,7 Nm | 22,1 Nm |
ACT 090S | 73,1 Nm | 36,7 Nm |
ACT 100S | 109Nm | 50,7 Nm |
ACT 115S | 176Nm | 82 Nm |
ACT 125S | 227 Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379Nm |
ACT 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
Akcesoria, których można używać z tym zaworem kulowym
Wskaźnik włączenia / wyłączenia
Zawór elektromagnetyczny Namur Standard we wszystkich standardach
Pneumatyczny i elektryczno-pneumatyczny ustawnik pozycyjny zaworu
Odłączalne sterowanie ręczne
Przełączniki krańcowe do sygnalizacji wł. / Wył. Na tablicy rozdzielczej
Połączenie filtra + reduktora z manometrem
Wybór modelu
Pneumatyczny zawór kulowy 3PC
Nazwa produktu | Zawór kulowy z gwintem 3PC | |||
Ciśnienie | 1000WOG | |||
Valve Matreial | CF8 / SS304 | CF8M / SS316 | WCB | |
Połączenie | BSP / BSPT / NPT |
