Szczegóły Produktu:
|
Materiał: | AISI 304 316L | rozmiar: | 1/4 '' - 4 ' |
---|---|---|---|
Rodzaj połączenia: | Tri Clamp / Spawany | Stop: | T304 lub T316L |
Standard: | 3A ASME BPE | Siedzenia: | EPDM lub silikon |
High Light: | Zawór motylkowy T304 sterowany pneumatycznie,zawór motylkowy z siłownikiem pneumatycznym Tri Clamp,zawór motylkowy Tri Clamp 1 |

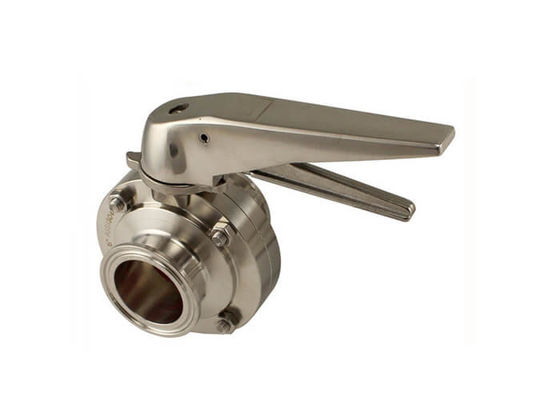

Zawór motylkowy SS z siłownikiem pneumatycznym, 1,5-calowy zawór motylkowy do ropy naftowej
Typowe aplikacje:
Higieniczne zawory motylkowe to uniwersalne zawory do odcinania i sterowania w przemyśle spożywczym, mleczarskim, piwowarskim, farmaceutycznym i napojowym.Te zawory motylkowe są zaprojektowane tak, aby można je było łatwo zautomatyzować za pomocą siłownika SS w połączeniu z elektronicznym sterowaniem Easymind.Inne opcje automatyzacji mogą być również wykonane z innymi napędami zębatkowymi Pentair na specjalne zamówienie.
jedzenie i napoje
Warzenie piwa, destylacja i produkcja wina
Mleczarnia
Farmaceutyki
Przetwarzanie chemiczne
Filtracja wody
Farbowanie i suszenie tekstyliów
Smak i zapach
Atrament i farba
Nie. | Nazwy części | Materiał |
1 | Wkręt | Stal nierdzewna 304 |
2 | Lewy zawór | Stal nierdzewna 304,304L, 316,316L |
3 | Siedzenie | Guma spożywcza |
4 | Butterfly Plate | Stal nierdzewna 304,304L, 316,316L |
5 | Prawy zawór | Stal nierdzewna 304,304L, 316,316L |
6 | Orzech | Stal nierdzewna 304 |
7 | Orzech | Stal nierdzewna 304 |
8 | Klucz | Stal nierdzewna 304 |
9 | Wkręt | Stal nierdzewna 304 |
10 | Łączenie jarzma | Stal nierdzewna 304 |
11 | Wkręt | Stal nierdzewna 304 |
12 | Zestaw łączący | Stal nierdzewna 304 |
13 | Urządzenie pneumatyczne | AT Seria siłowników pneumatycznych |
14 | Wskaźnik lokalizacji | Plastikowy |
Materiał | AISI 304 / 304L (1.4301 / 1.4307) AISI 316L (1.4404) inne na życzenie |
Rozmiar | DN10 - DN200 1–4 cale |
Foka | Krzem / EPDM / FKM / HNBR |
Powierzchnia | drobno zawinięte do wewnątrz do Ra <0,8 µm inne na życzenie |
Ciśnienie operacyjne | DN10 - DN150 maks.10 barów / 145 psi DN200 maks.6 barów / 87 psi |
Zapewnienie jakości:
1. Materiał kontrolowany i precyzyjnie obrobiony.
2. Łatwo spawane
3. Szybko dopasuj
4. Wysoka odporność na korozję
5. Długa żywotność
6. System zapasów bezpieczeństwa.
7. Dobrze zapakowane
8. Szybka dostawa
9. Wykończenie powierzchni: ziarnistość # 180, ziarnistość # 320
Skład chemiczny:
Elementy | 316L (% wag.) |
C / maks. | 0,035 |
Mn / Max | 2.00 |
P / Max | 0,045 |
S / maks | 0,005 - 0,017 |
Si / Max | 1,00 |
Ni | 10.00 - 14.00 |
Cr | 16.00 - 18.00 |
Mo | Nie dotyczy |
Fe | Bal. |
Cu | Nie dotyczy |
N | Nie dotyczy |
Właściwości mechaniczne:
Stopień | Wytrzymałość na rozciąganie (Mpa) |
Siła plastyczności (Mpa) |
Wydłużenie (%) |
Twardość (HRB) |
316L |
≥485 |
≥170 |
≥35 |
|
