Szczegóły Produktu:
|
Materiał: | Żeliwo sferoidalne GJS500-7 | Materiał pilota: | SS304 |
---|---|---|---|
RURY: | SS304 | Powłoka: | Żywica epoksydowa |
Membrana: | Wzmocnienie nylonowe z EPDM | Gumowy: | EPDM |
High Light: | Pływakowy zawór sterujący poziomem z powłoką EPOXY,pilotowy zawór pływakowy poziomu wody SS304,pilotowy zawór sterujący poziomem pływaka SS304 |

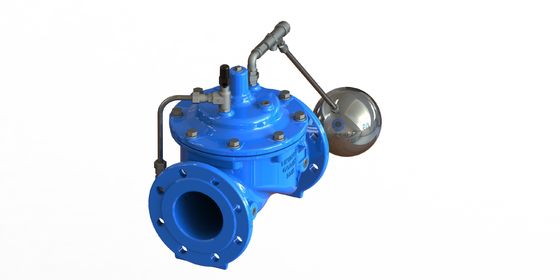

Zawór regulacyjny pływaka Zawór główny z żeliwa sferoidalnego SS304 PilotPokryta powłoką epoksydową
Zdalny zawór sterujący pływakiem składa się z zaworu głównego, zaworu iglicowego, zaworu kulowego, zaworu pływakowego itp., Który składa się z hydraulicznego układu sterowania.Po ustawieniu poziom cieczy jest kontrolowany automatycznie.Ten produkt bezpośrednio wykorzystuje poziom cieczy do kontroli, nie potrzebuje innych urządzeń i energii, jest łatwy w utrzymaniu.Nie ma na niego wpływu ciśnienie wody i zapewnia niezawodne uszczelnienie.Ta seria produktów zaworowych jest szeroko stosowana w kontroli poziomu cieczy w wieżach ciśnień, basenach i innych obiektach w systemach sieci wodociągowych, takich jak wieżowce i obszary mieszkalne itp.
ZASADA DZIAŁANIA
Kiedy poziom wody w wieży ciśnień (basenie) podniesie się do ustawionej wysokości, pływak podnosi się i zamyka zawór pływakowy.Ciśnienie wody w sterowni wzrasta, zawór główny zostaje zamknięty, a dopływ wody zostaje przerwany.Gdy poziom wody spada, zawór pływakowy zostaje ponownie otwarty.Ciśnienie wody w sterowni spada, a główny zawór zostaje ponownie otwarty, aby kontynuować dopływ wody, utrzymując zadaną wysokość poziomu cieczy.
Pola usług:
Do systemu nawadniania, systemu wodnego.
Dane techniczne:
Rozmiar | DN50-DN800 |
Temperatura pracy | - 10C - 80C |
Kołnierz | AISI B16.1 lub PN16 |
Flow Media | Czysta woda |
W sprawie innych zastosowań skonsultuj się z fabryką
IP68 dla wodoodporności
Zgodność z BS EN 1074-5, ISO 5208, BS EN 12266-1, BS EN 558-1
Materiały i wymiary
DN50-DN350
Lista części | |||
Nie. | Opis | Materiał | Standard |
1 | Ciało | Ciągliwy metal | GJS500-7 |
2 | Siedzenie | Stal nierdzewna | AISI304 / 316 |
3 | O-ring | Gumowy | NBR |
4 | O-ring | Gumowy | NBR |
5 | Śruba | Stal nierdzewna | A2 / A4 |
6 | Pralka | Stal nierdzewna | A2 / A4 |
7 | Czapeczka | Ciągliwy metal | GJS500-7 |
8 | Krzak | Brązowy | C61900 |
9 | Wiosna | Stal nierdzewna | AISI304 / 316 |
10 | Nakrętka uszczelniająca | Stal nierdzewna | A4 |
11 | Membrana | Guma wzmocniona nylonem | EPDM + tkanina nylonowa |
12 | Uchwyt mocujący | Ciągliwy metal | GJS500-7 |
13 | Uchwyt na dysk | Ciągliwy metal | GJS500-7 |
14 | Foka | Gumowy | EPDM |
15 | Ustalacz siedzenia | Stal nierdzewna | AISI304 / 316 |
16 | Trzon | Stal nierdzewna | AISI304 / 316 |
17 | Wtyczka | Stal nierdzewna | AISI304 / 316 |
18 | Wkręt | Stal nierdzewna | A2 / A4 |
19 | Wtyczka | Stal nierdzewna | A2 / A4 |
20 | Pralka | Stal nierdzewna | A2 / A4 |
DN400-DN800
Lista części | |||
Nie. | Opis | Materiał | Standard |
1 | Ciało | Ciągliwy metal | GJS500-7 |
2 | Siedzenie | Stal nierdzewna | AISI304 / 316 |
3 | Wkręt | Stal nierdzewna | A2 / A4 |
4 | Wkręt | Stal nierdzewna | A2 / A4 |
5 | Wkręt | Stal nierdzewna | A2 / A4 |
6 | Wiosna | Stal nierdzewna | AISI304 / 316 |
7 | Czapeczka | Ciągliwy metal | GJS500-7 |
8 | Krzak | Brązowy | C61900 |
9 | O-ring | Gumowy | NBR |
10 | Napraw podkładkę | Brązowy | C61900 |
11 | Membrana | Guma wzmocniona nylonem | EPDM + tkanina nylonowa |
12 | Śruby oczkowe | Stal węglowa | 1040 |
13 | Uchwyt mocujący | Ciągliwy metal | GJS500-7 |
14 | Uchwyt na dysk | Ciągliwy metal | GJS500-7 |
15 | Foka | Gumowy | EPDM |
16 | Ustalacz siedzenia | Ciągliwy metal | GJS500-7 |
17 | Trzon | Stal nierdzewna | AISI304 / 316 |
18 | Wtyczka | Stal nierdzewna | AISI304 / 316 |
19 | O-ring | Gumowy | NBR |
20 | Czapka | Ciągliwy metal | GJS500-7 |
21 | Wtyczka | Stal nierdzewna | AISI304 / 316 |
22 | Wkręt | Stal nierdzewna | A2 / A4 |
23 | O-ring | Gumowy | NBR |
24 | Wkręt | Stal nierdzewna | A2 / A4 |
