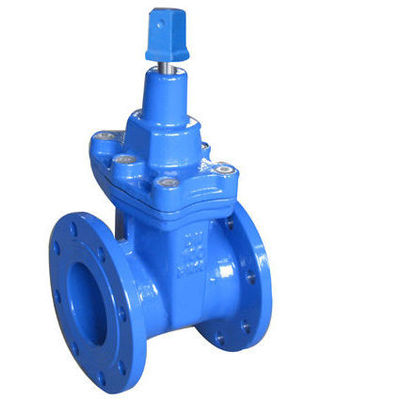

Zawór zasuwowy PN10 z uszczelnieniem metalowym, uszczelki trzpienia Zawory z uszczelnieniem sprężystym

DIN 3352 F4 Zawór zasuwowy sprężynujący PN10 / 16, górna kwadratowa głowica



CECHY



⊙ Śrutowanie

powierzchnia ochronna wykończona śrutowaniem, powierzchnia jest gładka i zadbana.



⊙ Siedzisko rozkładane

Płynny, ciągły otwór bez wgłębienia na gniazdo, nie jest łatwo zebrać zanieczyszczenia.

Przygotowanie płynu od razu.



⊙ Obróbka gumą

Zarówno wewnętrzna, jak i zewnętrzna powłoka są pokryte zaawansowaną wiedzą na temat wulkanizacji gumy, a następnie jej wytwarzania

Upewnij się, że guma jest elastyczna i ma dokładny wymiar geometrii.Guma i ciągliwość

zawór żeliwny prawie nie łączy się ze sobą.Pozwala to uniknąć odpadania z powodu długotrwałego użytkowania.



⊙ Antykorozyjne

Zarówno wewnętrzna, jak i zewnętrzna są pokryte nietoksyczną proszkową żywicą epoksydową, aby wzmocnić odporność na korozję i podnieść jakość

zaopatrzenia w wodę.



⊙ Wzmocnienie

Starszy zawór z żeliwa sferoidalnego łatwo pęka po uderzeniu nonego.To może się zatrzymać

pęknięcie zależy od dobrej mechanicznej zdolności żeliwa sferoidalnego.



⊙ Trzy uszczelnione pierścienie „○”

Dzięki trzem pierścieniom „O” przeciek można znacznie zmniejszyć, podobnie jak pierścienia „O”

w tym stanie wymieniane pod ciśnieniem i bez zatrzymywania wody.Axletree

zmniejsza opory tarcia i obniża moment obrotowy.I może to być uszczelnienie przełącznika

pierścień bez otwierania i zamykania.



⊙ Sztywny okrągły korpus

Korpus jest osadzony drobiazgowo, sztywna geometria zapewnia wewnętrzne uszczelnienie zaworu bez

jakikolwiek proces.



⊙ Lekka waga

Ten korpus jest wykonany z żeliwa sferoidalnego, jest o 20% -30% lżejszy niż stare.Łatwe do mocowania i

serwisowanie.



Aplikacje : Ten zawór jest szeroko stosowany w rurach cieczowych do otwierania lub zamykania mocowania w takich

woda, kanalizacja, energia elektryczna, rura energetyczna, chemiczna, transportowa, źródła energii itp.



A. Uszczelnienie trzpienia

Trzy niezależne uszczelnienia trzpienia zapewniające potrójne bezpieczeństwo:

• Pierścień zgarniający NBR chroni przed zabrudzeniami z zewnątrz.

• Łożysko poliamidowe z 4 O-ringami NBR chroni przed korozją galwaniczną.

• Uszczelnienie manchetowe z gumy EPDM działa jako główne uszczelnienie hydrauliczne przepływu.

B. Połączenie korpus / maska

Unikalny montaż korpusu zaworu i pokrywy zapewnia trwałą szczelność:

• Okrągła gumowa uszczelka pokrywy pasuje do wgłębienia w pokrywie zaworu, zapobiegając temu

przed wydmuchiwaniem przez skoki ciśnienia.

• Śruby pokrywy ze stali nierdzewnej są zagłębione w pokrywie zaworu, otoczone

przez uszczelkę maski i uszczelniony klejem topliwym.Dzięki temu nie ma ryzyka korozji

ponieważ śruby nie są narażone na działanie medium ani gleby.



C. Nakrętka klinowa

Stała, integralna nakrętka klinowa zmniejsza w ten sposób liczbę ruchomych części zaworu

minimalizacja ryzyka korozji i nieprawidłowego działania.Nakrętka klina jest wykonana z
Mosiądz odporny na odcynkowanie o właściwościach smarnych zapewniających optymalną kompatybilność

z trzpieniem ze stali nierdzewnej.

D. Wulkanizowany klin

Rdzeń z żeliwa sferoidalnego jest w pełni wulkanizowany gumą EPDM dopuszczoną do kontaktu z wodą pitną

wewnętrznie i zewnętrznie.



Żadne elementy żelazne nie są narażone na działanie medium i znakomita wulkanizacja gumy

zapobiega pełzającej korozji pod gumą.



Prowadnice w klinie i na korpusie zaworu zapewniają równomierne zamknięcie niezależnie od

wysokie ciśnienie.



Zapewniona jest bezpieczna praca, ponieważ prowadnice zapobiegają przeciążeniu trzpienia.



Klin ma duży przelotowy otwór, a ponieważ w rdzeniu nie ma wgłębień, jest nieruchomy

woda lub zanieczyszczenia nie mogą się zbierać i powodować skażenia.



Cechy konstrukcyjne:


Uszczelki wrzeciona O-ring - „SUCHY GWINT” - wymienny pod ciśnieniem.

Trzpień ze stali nierdzewnej z walcowanym gwintem i łożyskiem.

Klin gumowany na całej powierzchni z wymienną nakrętką wrzeciona.

Zasuwa z pełnym przelotem.

Wszystkie części są zabezpieczone przed korozją.





Sprężysta zasuwa uszczelniająca zgodna z EN 1074-1 i 2 / EN 1171, z EPDM zatwierdzonym przez WRAS
części gumowe.

Korpus i maska ​​GJS-500-7 (GGG-50).Klin z żeliwa sferoidalnego ze stałą nakrętką klinową,

w pełni wulkanizowany gumą EPDM.Trzpień ze stali nierdzewnej min.13% Cr z walcowaną nitką
i pierścień blokujący klin.



Uszczelnienie trzpienia za pomocą 4 pierścieni O-ring w łożysku nylonowym, mancheta z gumy EPDM i NBR

pierścień zgarniający.Uszczelka pokrywy z EPDM w rowku, śruby pokrywy z łbem stożkowym otoczone przez

uszczelka maski i uszczelniona klejem topliwym.Gniazda wyposażone w pierścienie uszczelniające „Euro” z EPDM

gumowy.

Powłoka epoksydowa zgodna z DIN 30677-2 i wytycznymi GSK - wewnętrznie i zewnętrznie.








Zasuwa zaworowa lub element zamykający ma zazwyczaj postać klina wykonanego z żeliwa

tak, aby był wystarczająco wytrzymały, aby nadawał się do zastosowań przy wysokim ciśnieniu i dużym przepływie.



W sprężystym zaworze z gniazdem zewnętrzna powierzchnia klina zaworowego jest pokryta elastomerem

materiał zapewniający hermetyczne uszczelnienie nawet przy podwyższonym ciśnieniu roboczym.



Klin zaworowy jest obsługiwany przez obracanie gwintowanego trzpienia w celu przesunięcia lub wycofania zaworu

klin w kanale wodnym obudowy zaworu.



Po zamknięciu zaworu sprężysty materiał na krawędzi tworzy pęcherzykowe uszczelnienie z wewnętrzną częścią

powierzchni korpusu zaworu.Brud lub inne zanieczyszczenia w systemie operacyjnym zaworu mogą prowadzić do

niepełne uszczelnienie klina lub inna usterka.



Innym celem niniejszego wynalazku jest zapewnienie sprężystego zaworu zasuwowego z gniazdem, posiadającego

ulepszony system klinowy, który z łatwością eliminuje szkodliwe skutki zanieczyszczeń wprowadzonych podczas budowy lub porywanych przez produkt przenoszony do zaworu.



Te i inne cele niniejszego wynalazku, które staną się oczywiste po przestudiowaniu

załączony opis i rysunki są przedstawione w układzie zaworowym, który zawiera zawór

obudowa, która wyznacza kanał wodny i gniazdo zaworu w kanale zaworu.



Klin zaworowy umieszczony w kanale obudowy porusza się wzdłuż kierunku działania

między położeniem zamkniętym w kontakcie z gniazdem zaworu, aby zablokować przepływ wody przez zawór

kanał i położenie otwarte umożliwiające przepływ wody przez kanał zaworu.



Para oddalonych od siebie torów jest umieszczona w obudowie zaworu po obu stronach klina

i rozciągają się wzdłuż kierunku działania.Para przeciwstawnych skrzydeł niesiona na klinie zaworu,

podróż na każdym torze.Trzpień zaworu połączony z klinem zaworu przesuwa klin zaworu w przeciwnych kierunkach posuwisto-zwrotnych między pozycjami otwarcia zaworu i zamknięcia zaworu.



Rolki są przenoszone na skrzydłach w celu toczenia się z gąsienicami, a ostrza zgarniacza są

przenoszone na skrzydłach sąsiadujących z rolkami, aby zeskrobać zanieczyszczenia z gąsienic.



Tory mogą być wyposażone w wykładzinę lub bez.Jeśli skrzydło jest dostarczane bez rolek z powodu

przy niewielkim obciążeniu, na przykład tor jest korzystnie zapewniony bez wykładziny.



Lekkie obciążenie może powstać, na przykład, na górnym końcu zorientowanego poziomo

układ zaworów.Jednak w warunkach dużego obciążenia, na przykład na dnie

na końcu poziomego układu zaworowego, korzystne jest, aby zapewnić skrzydełka

z rolkami nośnymi.



W tym przypadku jest również korzystne, aby tor był zaopatrzony w wykładzinę o ogólnie kształcie litery U.

przekroju poprzecznym i wykonane z wytrzymałego materiału, takiego jak stal nierdzewna.


Specyfikacje:



NIE	Częściowe imię	Materiał
1	Ciało	Żeliwo sferoidalne
2	Klin	Żeliwo sferoidalne + EPDM
3	Nakrętka łodygi	ZCuAl10Fe3 Gunmetal
4	Uszczelka	EPDM
5	Czapeczka	Żeliwo sferoidalne
6	Uszczelka dławnicy	ZCuAl10Fe3 Gunmetal
7	Trzon	2Cr13 SSx 20Cr13
8	Gruczoł	Żeliwo sferoidalne
9	Gumowa wycieraczka	EPDM / NBR
10	Koło ręczne	Żeliwo sferoidalne








OBOWIĄZUJĄCE NORMY

⊙ Standard amerykański
Projekt zgodny z ANSI / AWWA C509
Wymiar twarzą w twarz zgodnie z ASME B16.10-2000 (seria ISO 3)
Kołnierz i wiercenie Zgodnie z SME / ANSI B16.42-1998

⊙ Norma brytyjska
Projekt zgodny z BS5163, BS5150
Wymiar twarzą w twarz zgodnie z BS5163 (seria ISO 3, seria ISO19)
Kołnierz i wiercenie Zgodnie z BS4504 część 1 (EN1092)

⊙ Standard niemiecki
Projekt zgodny z DIN3352
Wymiar twarzą w twarz zgodnie z DIN3202 (F4: seria ISO 14; F5: seria ISO 15)
Kołnierz i wiercenie zgodnie z BS EN1092

Aplikacje:Ten zawór szeroko stosowany w rurach cieczy do otwierania lub zamykania mocowania w takiej wodzie,

kanalizacja, energia elektryczna, rura energetyczna, chemiczna, transportowa, źródła energii itp.
