Szczegóły Produktu:
|
Zawór: | por | Piłka: | por |
---|---|---|---|
Materiał siedziska: | PTFE | rozmiar: | 1/2 "~ 8" |
Standard: | ANSI | Struktura: | Pełny port |
High Light: | Zawór kulowy kołnierzowy ze stali nierdzewnej 150LB,zawór kulowy kołnierzowy ze stali nierdzewnej CF8,standardowy zawór kulowy z kołnierzem ANSI |

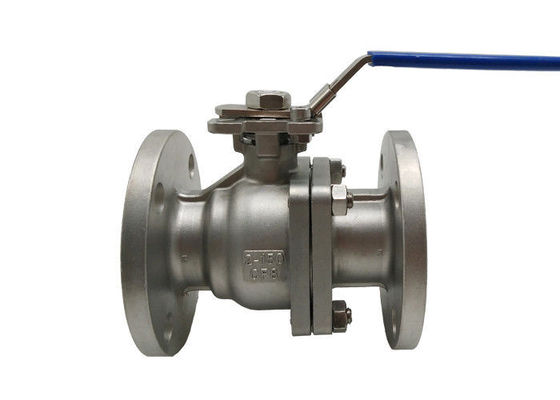

Zawór kulowy kołnierzowy ze stali nierdzewnej klasy 150LB CF8 2 cale obsługiwany za pomocą uchwytu
Specyfikacje
2-częściowe zawory kulowe z pełnym przelotem ze stali nierdzewnej ANSI 150 # są przeznaczone do ogólnych zastosowań chemicznych i przemysłowych.Te odlewane zawory oferują niski moment obrotowy z ćwierćobrotową rączką blokującą.Zdejmowany uchwyt pozwala na łatwy montaż siłowników elektrycznych lub pneumatycznych z podkładką do bezpośredniego montażu zgodną ze standardem branżowym ISO5211.Zapewnia to precyzyjne osiowanie wału i eliminuje potrzebę stosowania dodatkowych wsporników i sprzęgieł.Konstrukcja uszczelnienia z trzema trzpieniami jest obciążona pod napięciem i samoregulująca, kompensując zużycie, wahania ciśnienia i temperatury.Wszystkie zawory są testowane zgodnie z API 598.
Pełny port dla nieograniczonego przepływu
Korpus, kula i trzpień ze stali nierdzewnej 316
Trzpień do wydmuchiwania
Gniazda kulowe RTFE wydłużają żywotność i zmniejszają moment obrotowy
Konstrukcja z potrójnym uszczelnieniem trzpienia RTFE / Viton, obciążona na żywo
Uchwyt blokujący zatrzask (zamykany na kłódkę)
Actuator Ready ISO5211 Podkładka do bezpośredniego montażu
Konstrukcja antystatyczna
Ciśnienie | Rozmiar | φD | L | φE | φB | φC | T | fa | N-φh | H. | H1 | W | M | P. |
Klasa 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2 " | Więcej specyfikacji, skontaktuj się z nami swobodnie | |||||||||||||
3 " | ||||||||||||||
4 " | ||||||||||||||
5 " | ||||||||||||||
6 " | ||||||||||||||
8 " |
Krótkie wprowadzenie
Konstrukcja pływającego zaworu kulowego jest pływająca.Pod wpływem średniego ciśnienia kula może generować pewne przemieszczenie i dociskać do powierzchni uszczelniającej na końcu wylotowym, aby zapewnić uszczelnienie końca wylotowego.
Pływający zawór kulowy ma prostą konstrukcję i dobre właściwości uszczelniające, ale obciążenie kuli poddanej działaniu czynnika roboczego jest w całości przenoszone na pierścień uszczelniający wylot, dlatego należy rozważyć, czy materiał pierścienia uszczelniającego może wytrzymać obciążenie robocze sferyczny ośrodek.Ta konstrukcja jest szeroko stosowana w zaworach kulowych średniego i niskiego ciśnienia.
Siła zaworu kulowego
1. Opór cieczy jest mały, a pełnoprzelotowy zawór kulowy prawie nie ma oporów przepływu.
2. Prosta konstrukcja, mały rozmiar i niewielka waga.
3. Ma dwie powierzchnie uszczelniające, a materiał powierzchni uszczelniającej zaworu kulowego jest szeroko stosowany w różnych tworzywach sztucznych i ma dobre właściwości uszczelniające i może zapewnić całkowite uszczelnienie.Jest również szeroko stosowany w systemach próżniowych.
Wybór modelu
2-częściowy pływający zawór kulowy z pełnym portem
Standard | ANSI | GB | JIS | HAŁAS |
Ciśnienie | 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model z wysoką platformą 2) Model z uchwytem |
