Szczegóły Produktu:
|
Materiał korpusu: | SS304 SS316 | Materiał kuli: | CF8, CF8M |
---|---|---|---|
Materiał siedziska: | PTFE | Standard: | GB, ANSI, JIS, DIN |
rozmiar: | DN15 ~ DN200 | Nacisk: | 10K 20K |
High Light: | Zawór kulowy z kołnierzem SS316,zawór kulowy z kołnierzem 20K,standardowy zawór kulowy z kołnierzem DIN |

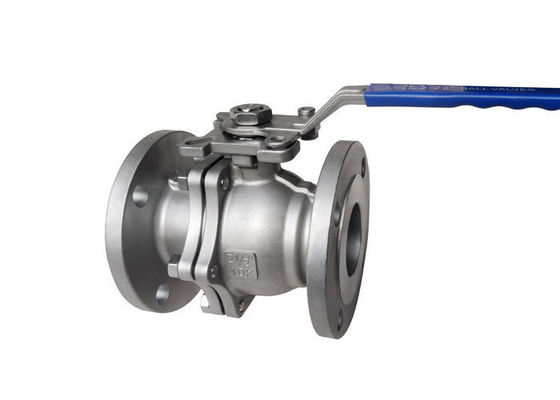

JIS 20K 2PC Zawór kulowy ze staliwa ISO5211 Podkładka do bezpośredniego montażu silnika
Specyfikacje
Zawór kulowy
Obowiązujące normy:
- Projekt i produkcja: ASME B16.34, API608
- Połączenie: JIS B2212 ~ B213
- Testy i inspekcje: JIS B2003, API6D
- Wymiar twarzą w twarz: JIS B2002
Zakres rozmiarów:
- DN15 ~ DN200
Ocena ciśnienia:
- JIS 10K 20K
Zakres temperatury:
- - 20 ° C ~ 185 ° C
Część otwierająca i zamykająca kurka kulowego (kula) napędzana jest przez trzpień zaworu i obraca się wokół osi trzpienia zaworu.Służy głównie do odcinania lub włączania medium w rurociągu, a także może być używany do regulacji i sterowania płynem.Model użytkowy ma zalety zwartej budowy, niezawodnego uszczelnienia, prostej konstrukcji i wygodnej konserwacji, a powierzchnia uszczelniająca i powierzchnia kulista są często w stanie zamkniętym, który nie ulega łatwo erozji przez medium i jest łatwy w obsłudze i utrzymaniu. .
Ciśnienie | Rozmiar | φD | L | φE | φB | φC | T | fa | N-φh | H. | H1 | W | M | P. | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Skontaktuj się z nami swobodnie | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Podanie
Nadaje się do ogólnych mediów roboczych, takich jak woda, rozpuszczalnik, kwas i gaz ziemny, ale nadaje się również do mediów o trudnych warunkach pracy, takich jak tlen, nadtlenek wodoru, metan i etylen, które są szeroko stosowane w różnych gałęziach przemysłu.
siła
1. Opór cieczy jest mały: przekrój rury łączącej między kulą a korpusem zaworu jest równy, a sferyczny kanał jest połączony łukiem kołowym, a medium przechodzi przez kulę, a opór płynu jest mały .
2. Dobra wydajność uszczelnienia: Gniazdo zaworu przyjmuje materiał PTFE z pewnym elastycznym odkształceniem i wysoką wytrzymałością, co zapewnia dobre uszczelnienie i zapewnia stabilność zaworu.
3. Długa żywotność: rdzeń zaworu i światło widzące materiał szyjki są wykonane z austenitycznej stali nierdzewnej, a materiał gniazda zaworu jest wykonany z PTFE, który może zapewnić dobrą odporność na korozję i przedłużyć żywotność zaworu.
Wybór modelu
2-częściowy pływający zawór kulowy z pełnym portem
Standard | ANSI | GB | JIS | HAŁAS |
Ciśnienie | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model z wysoką platformą 2) Model z uchwytem |
