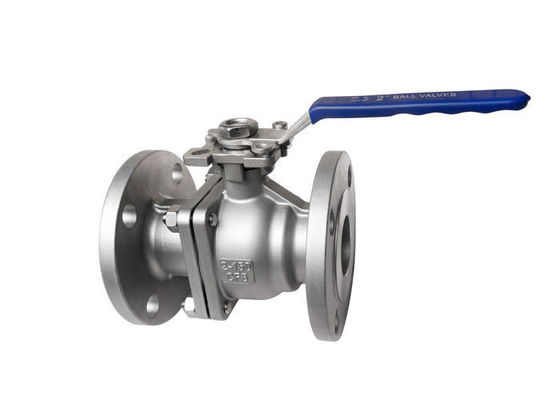

Dźwignia zaworu kulowego z kołnierzem normalnego ciśnienia 150LB DN50 wysoka platforma
Specyfikacje
Zawór kulowy 150LB
Obowiązujące normy:
- Projekt i produkcja: GB12237-89
- Połączenie: JB / T79
- Test ognioodporności: API607 4 1993
- Test i kontrola: GB / T13927-1992
Zakres rozmiarów:
- 1/2 "~ 8"
Ocena ciśnienia:
- ASME CL, 150, 300
Zakres temperatury:
- -20 ° C ~ 185 ° C
* Dwuczęściowy zawór kulowy z kołnierzem ze stali nierdzewnej klasy 150LB
Zawory kulowe z kołnierzem mają inny typ połączenia niż inne oferowane przez nas zawory kulowe.Przeznaczone do połączenia z innym połączeniem kołnierzowym, zawory pozwalają na łatwiejsze czyszczenie i wymianę.
| Ciśnienie |
Rozmiar |
φD |
L |
φE |
φB |
φC |
T |
fa |
N-φh |
H. |
H1 |
W |
M |
P. |
| Klasa 150 |
1/2 " |
13 |
108 |
89 |
60.5 |
35 |
11.5 |
1.6 |
4-16 |
48 |
79 |
135 |
9 |
9 |
| 3/4 " |
19 |
117 |
98 |
70 |
43 |
11.5 |
1.6 |
4-16 |
53 |
84 |
135 |
9 |
9 |
| 1 " |
25 |
127 |
108 |
79.5 |
51 |
12 |
1.6 |
4-16 |
64 |
95 |
170 |
11 |
11 |
| 1 1/4 " |
32 |
140 |
117 |
89 |
64 |
13 |
1.6 |
4-16 |
71 |
103 |
170 |
11 |
11 |
| 1 1/2 " |
38 |
165 |
127 |
98,5 |
73 |
15 |
1.6 |
4-16 |
76 |
111 |
200 |
14 |
14 |
| 2 " |
51 |
178 |
152 |
120,5 |
92 |
16 |
1.6 |
4-19 |
85 |
120 |
200 |
14 |
14 |
| 2 1/2 " |
Więcej specyfikacji, skontaktuj się z nami swobodnie |
| 3 " |
| 4 " |
| 5 " |
| 6 " |
| 8 " |
Krótkie wprowadzenie
Konstrukcja pływającego zaworu kulowego jest pływająca.Pod wpływem średniego ciśnienia kula może generować pewne przemieszczenie i dociskać do powierzchni uszczelniającej na końcu wylotowym, aby zapewnić uszczelnienie końca wylotowego.
Pływający zawór kulowy ma prostą konstrukcję i dobre właściwości uszczelniające, ale obciążenie kuli poddanej działaniu czynnika roboczego jest w całości przenoszone na pierścień uszczelniający wylot, dlatego należy rozważyć, czy materiał pierścienia uszczelniającego może wytrzymać obciążenie robocze sferyczny ośrodek.Ta konstrukcja jest szeroko stosowana w zaworach kulowych średniego i niskiego ciśnienia.
siła
1. Łatwość obsługi, szybkie otwieranie i zamykanie, od pełnego otwarcia do pełnego otwarcia, nawet obrócone o 90 °, łatwe sterowanie na dużych odległościach.
2. konserwacja jest wygodna, zawór kulowy ma prostą konstrukcję, pierścień uszczelniający jest ogólnie aktywny i jest wygodny do demontażu i wymiany.
13. Po całkowitym otwarciu lub całkowitym zamknięciu powierzchnia uszczelniająca kuli i gniazdo zaworu są odizolowane od medium.Przepływ medium nie powoduje erozji powierzchni uszczelniającej zaworu.
Wybór modelu
2-częściowy pływający zawór kulowy z pełnym portem
| Standard |
ANSI |
GB |
JIS |
HAŁAS |
| Ciśnienie |
300LB |
PN16 / PN25 / PN40 |
10K / 20K |
PN16 / PN40 |
| Matreial |
1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB |
| Model |
1) Model z wysoką platformą 2) Model z uchwytem |
