Szczegóły Produktu:
|
Materiał korpusu: | por | Materiał siedziska: | PTFE |
---|---|---|---|
moc: | Siłownik ze sprężyną powrotną | Połączenie: | Podwójny kołnierz |
Rozmiar zaworu: | 1/2 "~ 8" | Średni: | Woda Olej opałowy |
High Light: | Pneumatyczny zawór trójdrożny jednostronnego działania,pneumatyczny zawór odcinający jednostronnego działania,pneumatyczny zawór odcinający ISO5211 |

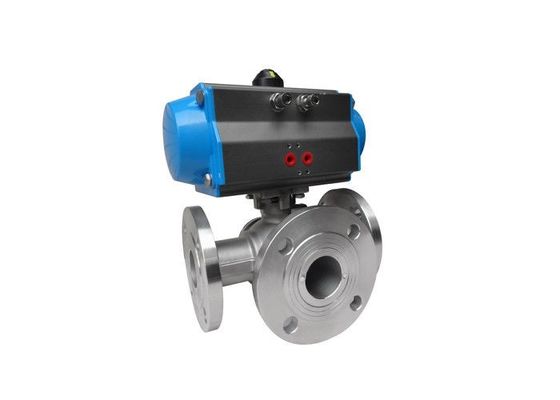

Zawór trójdrogowy jednokierunkowy uruchamiany pneumatycznie ze sprężyną powrotną
Specyfikacje
Korzyść
1. Opór cieczy, współczynniki oporu rur o tej samej długości są równe.
2. Prosta konstrukcja, mały rozmiar, niewielka waga.
3. Zamknięty i niezawodny materiał powierzchni uszczelniającej zawór szeroko stosowany z tworzywa sztucznego, uszczelniający i był szeroko stosowany w systemie próżniowym.
4. Łatwość obsługi, szybkie otwieranie i zamykanie, od pełnego otwarcia do całkowitego zamknięcia tak długo, jak obrót o 90 °, aby ułatwić zdalne sterowanie.
5. Łatwa konserwacja, prosty zawór kulowy, uszczelki to na ogół czynności, wymiana demontażu jest wygodniejsza.
6. Przy całkowicie otwartej lub całkowicie zamkniętej powierzchni uszczelniającej oraz dielektrycznej kuli izolacyjnej i gnieździe, poprzez media, nie spowodują erozji powierzchni uszczelniającej zaworu.
Dane techniczne
Jednostronnego działania Siłownik pneumatyczny Nr zamówieniowy
Model nr | Moment obrotowy (6 bar) | |
otwarty | Blisko | |
ACT 050S | 13,2 Nm | 6,7 Nm |
ACT 063S | 24,1 Nm | 11,1 Nm |
ACT 075S | 47,7 Nm | 22,1 Nm |
ACT 090S | 73,1 Nm | 36,7 Nm |
ACT 100S | 109Nm | 50,7 Nm |
ACT 115S | 176Nm | 82 Nm |
ACT 125S | 227 Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379Nm |
ACT 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
Parametr zaworu kulowego 150LB (1/2 "~ 8")
Ciśnienie | Rozmiar | φD | L | φE | φB | φC | T | fa |
Klasa 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 |
Akcesoria, których można używać z tym zaworem kulowym
Wskaźnik włączenia / wyłączenia
Zawór elektromagnetyczny Namur Standard we wszystkich standardach
Pneumatyczny i elektryczno-pneumatyczny ustawnik pozycyjny zaworu
Odłączalne sterowanie ręczne
Przełączniki krańcowe do sygnalizacji wł. / Wył. Na tablicy rozdzielczej
Połączenie filtra + reduktora z manometrem
Większy wybór
Standard | ANSI | GB | JIS | HAŁAS |
Ciśnienie | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Valve Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Uruchamiacz | 1) Jednostronnego działania (powrót sprężynowy) 2) Dwustronnego działania | |||
Akcesoria | 1) Wyłącznik krańcowy 2) Zawór elektromagnetyczny 3) Filtr 4) Ustawnik pozycyjny |
