Szczegóły Produktu:
|
Materiał korpusu: | por | Materiał siedziska: | PTFE |
---|---|---|---|
moc: | Podwójnego działania | Połączenie: | Podwójny kołnierz |
Nacisk: | PN16 | Struktura zaworu: | 2 kawałki |
High Light: | Zawór pneumatyczny dwustronnego działania DIN,pneumatyczny zawór sterujący PN16,zawór pneumatyczny dwustronnego działania PN16 |

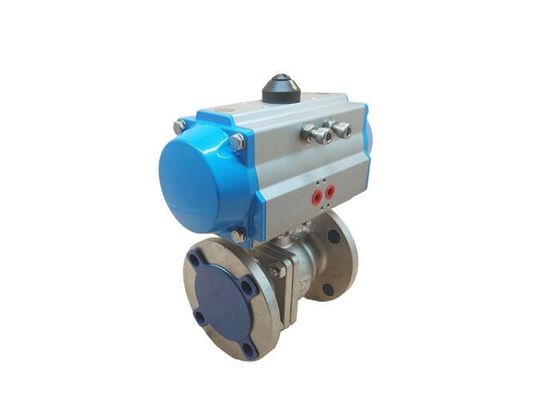

Dwudrożne zawory pneumatyczne ze stali nierdzewnej DIN dwustronnego działania Końcówki kołnierzowe DN50
Opis
Ten sterowany pneumatycznie 2-drogowy zawór kulowy pozwala na zwiększenie automatyzacji systemu w porównaniu z zaworem sterowanym ręcznie.Zawór kulowy ma średnicę 100 mm i jest odpowiedni do cieczy i gazów od -20 do 180 ° C.Siłownik pneumatyczny jest w stanie wytworzyć moment obrotowy 354 Nm przy 8 barach, ale ma okno sterowania ciśnieniem 6?10 barów.Zawór kulowy ma gwint G 4 "do podłączenia go do orurowania / węża przenoszącego media, a wartość Kv wynosi 1230 m3. Siłownik jest dwustronnego działania z niezawodnym aluminiowym mechanizmem zębatkowym. Siłownik ma anodowane aluminium obudowa i aluminiowa pokrywa, natomiast zawór kulowy ma obudowę ze stali nierdzewnej i uszczelkę z PTFE. Maksymalne ciśnienie medium wynosi 63 bar. Zawór kulowy jest 3-częściowy, co pozwala na dokładne czyszczenie. Przyłącza Namur VDI / VDE 3845 są już na siłowniku, aby zamontować zawór elektromagnetyczny 1/4 "Namur bezpośrednio na siłowniku lub podłączyć wąż powietrzny wykorzystujący G 1/4". Ponadto na górze siłownika można zamontować regulator położenia lub skrzynkę wyłączników krańcowych zgodnie z zgodnie z VDI / VDE 3845. Siłownik jest montowany na zaworze kulowym za pomocą kołnierza ISO 5211 F10 (22 mm). Zespół posiada certyfikat ATEX (EX II 2GD c) i dlatego może być stosowany w środowiskach zagrożonych wybuchem. Zalety: Możliwość zamontuj bezpośrednio zawór elektromagnetyczny Namur, aby zmniejszyć liczbę złączekMechaniczny wskaźnik na górze pokazuje położenie zaworu ATEX (EX II 2GD c) certyfikowany dla środowisk zagrożonych wybuchem Niższy koszt inwestycji niż w wersji elektrycznej Szybkie otwieranie / zamykanie Dwustronnego działania zapewnia lepszą kontrolę niż siłowniki jednostronnego działania.Zawór kulowy to 3-częściowa konstrukcja umożliwiająca dokładne czyszczenie. Może być wyposażony w skrzynkę wyłącznika krańcowego. Wady: Dwustronnego działania zużywa więcej sprężonego powietrza niż siłowniki jednostronnego działania.Wymaga układu sprężonego powietrza i zaworu elektromagnetycznego do sterowania dopływem powietrza.
Specyfikacje
Korzyść
1. Kompaktowy rozmiar i lekka konstrukcja
2. Niezawodne, długotrwałe działanie
3. Standardowy zawór „w linii” lub „montaż krzyżowy” do konfiguracji siłownika
4. Konstrukcja ze sprężyną powrotną umożliwia dopływ powietrza do 50 psi
5. Zewnętrzne wykończenie ze stali nierdzewnej i O-ringi FKM Standard
6. Bezpośrednie połączenie trzpienia zaworu z wałem siłownika minimalizuje luz
7. Standard ręcznego sterowania
Dane techniczne
Podwójnego działania Siłownik pneumatyczny Nr zamówieniowy
Podwójnie Gra aktorska |
Model nr | Moment obrotowy (5,5 bara) |
ACT 042D | 8,4 Nm | |
ACT 050D | 18,3 Nm | |
ACT 063D | 32,2 Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
AKT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478Nm | |
ACT 160D | 624Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
Parametr zaworu kulowego DIN PN16 (DN15 ~ DN200)
PN (Mpa) | DN | L | φE | φB | φC | T | fa |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
Akcesoria, których można używać z tym zaworem kulowym
Wskaźnik włączenia / wyłączenia
Zawór elektromagnetyczny Namur Standard we wszystkich standardach
Pneumatyczny i elektryczno-pneumatyczny ustawnik pozycyjny zaworu
Odłączalne sterowanie ręczne
Przełączniki krańcowe do sygnalizacji wł. / Wył. Na tablicy rozdzielczej
Połączenie filtra + reduktora z manometrem
Większy wybór
Standard | ANSI | GB | JIS | HAŁAS |
Ciśnienie | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Valve Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Uruchamiacz | 1) Jednostronnego działania (powrót sprężynowy) 2) Dwustronnego działania | |||
Akcesoria | 1) Wyłącznik krańcowy 2) Zawór elektromagnetyczny 3) Filtr 4) Ustawnik pozycyjny |
