Szczegóły Produktu:
|
Materiał korpusu: | por | Materiał siedziska: | PTFE |
---|---|---|---|
moc: | Siłownik ze sprężyną powrotną | Połączenie: | Podwójny kołnierz |
Rozmiar zaworu: | 1/2 "~ 8" | Średni: | Woda Olej opałowy |
High Light: | Pneumatyczny zawór siłownika 150LB,pneumatyczny zawór kulowy CF8,pneumatyczny zawór kulowy 150LB |

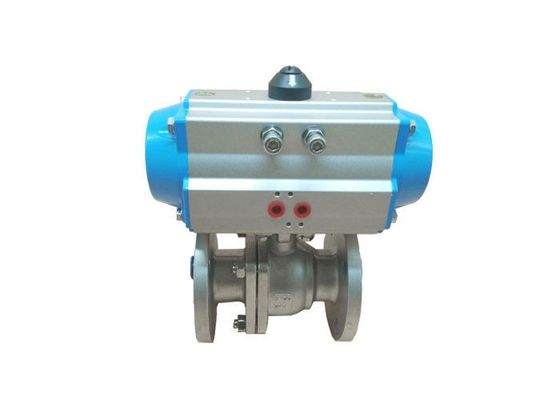

Zawór sterujący z zaworem kulowym z kołnierzem dwustronnego działania 150LB
Pneumatyczny zawór kulowy kołnierzowy do wysokich temperatur
Wysokotemperaturowy, sterowany pneumatycznie zawór kulowy kołnierzowy PN16 lub ANSI 150, odpowiedni do trudniejszych zastosowań.Pełnoprzelotowy, trzyczęściowy zawór jest wykonany ze stali nierdzewnej z opcjami dla różnych połączeń końcowych, gniazdo z PTFE wzmocnione włóknem węglowym i uszczelkę.
Zawór jest montowany na mocnym pneumatycznym napędzie ze sprężyną powrotną lub siłowniku dwustronnego działania poprzez przedłużenie rozpraszania ciepła (TSM).
Konfigurowalne opcje obejmują wyłączniki krańcowe, zawory elektromagnetyczne i ustawniki pozycyjne.
Ponadto nasz pneumatyczny siłownik z uzębieniem i zębnikiem ćwierćobrotowym ma wbudowany 30% współczynnik bezpieczeństwa, wymaga ciśnienia sterującego 5,5 bar i korzysta z interfejsu Namur zarówno dla zaworu elektromagnetycznego sterującego, jak i skrzynki rozdzielczej.
Korzyść
1. Kompaktowy rozmiar i lekka konstrukcja
2. Niezawodne, długotrwałe działanie
3. Standardowy zawór „w linii” lub „montaż krzyżowy” do konfiguracji siłownika
4. Konstrukcja ze sprężyną powrotną umożliwia dopływ powietrza do 50 psi
5. Zewnętrzne wykończenie ze stali nierdzewnej i O-ringi FKM Standard
6. Bezpośrednie połączenie trzpienia zaworu z wałem siłownika minimalizuje luz
7. Standard ręcznego sterowania
Specyfikacje
Dane techniczne
Podwójnego działania Siłownik pneumatyczny Nr zamówieniowy
Podwójnie Gra aktorska |
Model nr | Moment obrotowy (5,5 bara) |
ACT 042D | 8,4 Nm | |
ACT 050D | 18,3 Nm | |
ACT 063D | 32,2 Nm | |
ACT 075D | 64Nm | |
ACT 090D | 101Nm | |
ACT 100D | 146Nm | |
AKT 115D | 236Nm | |
ACT 125D | 305Nm | |
ACT 145D | 478Nm | |
ACT 160D | 624Nm | |
ACT 190D | 1185Nm | |
ACT 210D | 1447Nm | |
ACT 240D | 2126Nm | |
ACT 270D | 3229Nm | |
ACT 300D | 4197Nm | |
ACT 350D | 6283Nm | |
ACT 400D | 8953Nm |
Parametr zaworu kulowego 150LB (1/2 "~ 8")
Ciśnienie | Rozmiar | φD | L | φE | φB | φC | T | fa |
Klasa 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 |
Akcesoria, których można używać z tym zaworem kulowym
Wskaźnik włączenia / wyłączenia
Zawór elektromagnetyczny Namur Standard we wszystkich standardach
Pneumatyczny i elektryczno-pneumatyczny ustawnik pozycyjny zaworu
Odłączalne sterowanie ręczne
Przełączniki krańcowe do sygnalizacji wł. / Wył. Na tablicy rozdzielczej
Połączenie filtra + reduktora z manometrem
Większy wybór
Standard | ANSI | GB | JIS | HAŁAS |
Ciśnienie | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Valve Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Uruchamiacz | 1) Jednostronnego działania (powrót sprężynowy) 2) Dwustronnego działania | |||
Akcesoria | 1) Wyłącznik krańcowy 2) Zawór elektromagnetyczny 3) Filtr 4) Ustawnik pozycyjny |
