Szczegóły Produktu:
|
rozmiar: | NPS 2 "do 60" | Nacisk: | 150LB do 2500LB |
---|---|---|---|
Zakres temperatury: | -196 ℃ ~ 300 ℃ Niska temperatura, normalna temperatura i wysoka temperatura | Materiał korpusu i wykończenia: | Staliwo, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 C |
Materiał siedziska: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metalowe siedzisko | Uszczelnianie korpusu i trzpienia: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Uszczelka spiralnie zwijana (316SS + grafit) Us |
High Light: | Kuty zawór kulowy z pełnym otworem,kuty zawór kulowy BW Ends,kuty zawór kulowy odporny na wydmuchanie |

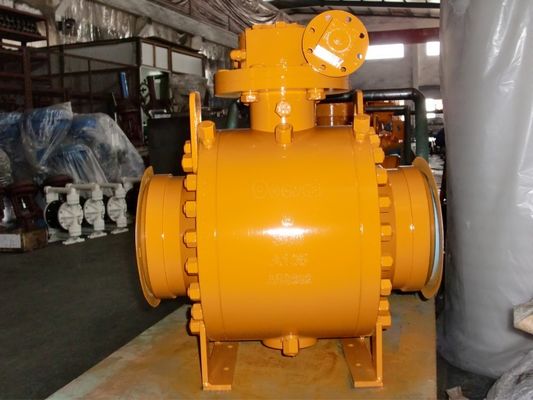

Zawór kulowy do kucia z bocznym wejściem, końcówki BW
GŁÓWNE CECHY:
Zawór kulowy z wlotem bocznym montowany na czopie został zaprojektowany z korpusem dwuczęściowym lub trzyczęściowym z dwoma gniazdami pływającymi, które poruszają się pod ciśnieniem czynnika.Pod spodem siedzeń znajdują się sprężyny napinające siedziska, aby zapewnić, że dwa pływające gniazda mogą mocno przymocować powierzchnię kuli, inne bardziej, ciśnienie medium może również popchnąć gniazda, aby mocno przymocować piłkę, aby zapewnić bardziej niezawodne uszczelnienie.
Zawór kulowy czopowy jest wyposażony w ruchomy pierścień uszczelniający gniazda, który może powodować przemieszczenie pod ciśnieniem medium.W przypadku istnienia jakiegokolwiek średniego ciśnienia, ciśnienie będzie ciasno dociskać pierścień uszczelniający gniazda zaworu do kuli, gwarantując szczelność zaworu kulowego.
Cechy konstrukcyjne
Zawór kulowy został zaprojektowany zgodnie z ISO14313, API 6D, BS 5351, GB / T 19672;
Prosta konstrukcja z dobrą skutecznością uszczelniania i małym momentem obrotowym;
Konstrukcja z pełnym i zredukowanym przelotem z minimalnym oporem przepływu (w rzeczywistości zero);
Awaryjne wstrzyknięcie szczeliwa;
Samoistnienie ciśnienia w jamie;
Niezależna kula i łodyga;
Pakowanie niskoemisyjne;
Ognioodporna, antystatyczna i przeciwwybuchowa konstrukcja trzpienia;
Funkcja gniazda zaworu DBB, DIB-1, DIB-2;
Opcjonalna rozszerzona maska.
Zakres produktów
Materiał korpusu: stal węglowa, stal nierdzewna, stal stopowa
Średnica nominalna: 2 "~ 60" (DN50 ~ DN1500)
Koniec połączenia: RF, RTJ, BW
Zakres ciśnień: klasa 150 ~ 2500 (PN16 ~ PN420)
Temperatura pracy: -46 ℃ ~ + 200 ℃
Działanie: klucz, przekładnia ślimakowa, elektryczny, pneumatyczny, siłownik gazowo-olejowy i siłownik elektrohydrauliczny
Typ zaworu kulowego | Projekt i produkcja | Twarzą w twarz / Od końca do końca | Wymiary kołnierza | Temperatura znamionowa ciśnienia | Inspekcja i test |
Zawór kulowy z kołnierzem dzielonym | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Zawór kulowy z kołnierzem stałym | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
glowny material
Materiał korpusu | Materiał wykończeniowy | Materiał uszczelnienia | Uszczelka / opakowanie |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, ITP. | SS410, SS420, SS304, SS316, ITP | PTFE, RPTFE, PEEK, PPL, ITP. | GRAFIT.PTFE, PPL.ITP. |
Zawory kulowe montowane na czopie nadają się do stosowania na różnego rodzaju rurociągach od klasy 150 do klasy 2500, PN16 ~ PN160, JIS 10K ~ JIS 20K do odcinania lub włączania medium rurociągu, którego typy operacji obejmują przekładnię ślimakową, manul, siłowniki pneumatyczne lub elektryczne, będące na ogół połączeniem kołnierzowym, a także połączeniem końcowym zgrzewanym doczołowo.
Trzpień odporny na wydmuchanie:
Trzpień jest wykonany oddzielnie od kuli ze zintegrowanym okrągłym kołnierzem typu T, utrzymywanym przez nijakie. (Inne konstrukcje są dostępne na zamówienie)
Urządzenie antystatyczne:
Pomiędzy kulą, trzpieniem, dławikiem i korpusem zastosowano urządzenie antystatyczne typu sprężyna plus grafit, aby zachować ciągłość elektryczną między wszystkimi metalowymi elementami.I zapewnić odporność niższą niż najcięższe wymagania serwisowe.
Urządzenie do wtrysku smaru
W przypadku DN150 (NPS 6) i większych trzpień i gniazdo zaworu są wyposażone w urządzenie do wtryskiwania smaru uszczelniającego, w przypadku DN125 i mniejszych możemy dostarczyć urządzenie do wtryskiwania smaru uszczelniającego zgodnie z wymaganiami klienta.Gdy pierścień O-ring zostanie przypadkowo uszkodzony, przez wtryskiwany uszczelniacz uszczelniony, aby zapobiec wyciekom medium przez pierścień gniazda zaworu i trzpień.
Opcje uszczelnienia
Miękkie gniazdo: uszczelnienie typu O-ring metal-metal
Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów
szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy
Konstrukcja ognioodporna
Zawory kulowe zapewniają 100% pozytywny wynik testu ognioodporności.Ponieważ zawór kulowy stosuje dwie uszczelnione konstrukcje za pomocą uszczelek O-ring i spiralnie zwijanej uszczelki metalowo-grafitowej.Gdy zawór się pali, materiały niemetalowe, takie jak uszczelki gniazda z PTFE, uszczelki, uszczelki O-ring, guma itp. Zostaną uszkodzone, tymczasem zewnętrzna warstwa metalowo-grafitowej spiralnie zwijanej uszczelki zapewnia dodatkowe uszczelnienie.Kiedy miękkie gniazdo zostanie spalone, metalowe gniazdo automatycznie utworzy metalową uszczelkę z kulką pod naciskiem sprężyny, która skutecznie kontroluje wyciek wewnętrzny i wyciek zewnętrzny.Konstrukcja zaworu w pełni zgodna z API 607, API 6FA, BS 6755, JB / T 6899 i innymi normami,
PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)
Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.
PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)
Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.
Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego
