Szczegóły Produktu:
|
rozmiar: | NPS 2 "do 60" | Nacisk: | 150LB do 2500LB |
---|---|---|---|
Zakres temperatury: | -196 ℃ ~ 300 ℃ Niska umiarkowana, normalna temperatura i wysoka temperatura | Materiał korpusu i wykończenia: | Staliwo, WCB, ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316 / F316L / F51 F53 F55, ASTM A351 C |
Materiał siedziska: | PTFE, RPTFE, DEVLON, Molon, PEEK, Metalowe siedzisko | Uszczelnianie korpusu i trzpienia: | Oring (FKM, FFKM NBR, FPM HNBR, VITON, EPDM, AFLAS), Uszczelka spiralnie zwijana (316SS + grafit) Us |
High Light: | Zawór kulowy montowany na czopie NPS 20 ",zawór kulowy montowany na czopie 2500lb,zawór kulowy montowany na czopie z miękkim siedziskiem |

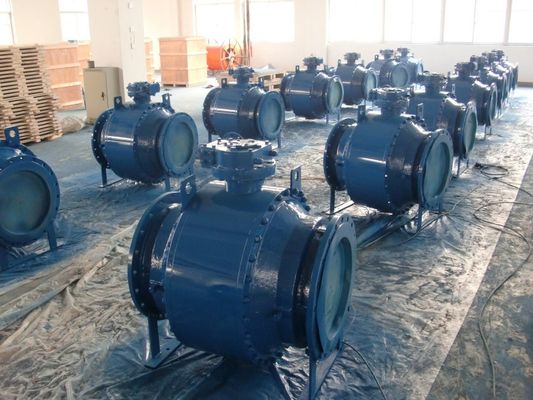

Zawór kulowy typu czopowego z miękkim wejściem z boku
Typowe zastosowanie zaworów kulowych z wlotem czopowym to rurociągi gazu lub ropy naftowej, o większych rozmiarach (do 60 cali) i wyższych klasach ciśnienia (ASME 4500 lub API 15000 psi).Konstrukcja korpusu może składać się z dwóch lub trzech części dla mniejszych rozmiarów (do 6 ”RB), trzech części dla większych rozmiarów.Surowcem mogą być odkuwki lub odlewy odśrodkowe.Szeroka gama materiałów: stale węglowe, austenityczne lub martenzytyczne SS, duplex-superduplex SS, stopy na bazie niklu.Korpus skręcany w standardzie, korpus spawany do zastosowań specjalnych (patrz odpowiedni rozdział).
Główne cechy techniczne zaworu obejmują trzpień przeciwwybuchowy i gniazdo zaworu dostępne w trzech różnych wersjach:
SPE (Single Piston Effect): gniazdo jest zasilane tylko ciśnieniem przed zaworem.
DPE (Double Piston Effect): gniazdo może być zasilane ciśnieniem przed zaworem lub ciśnieniem w jamie ciała.
DUAL (SPE upstream i DPE downstream): połączenie dwóch konstrukcji siedzeń opisanych powyżej zapewnia podwójną barierę w przypadku uszkodzenia uszczelnienia gniazda
Typ zaworu kulowego | Projekt i produkcja | Twarzą w twarz / Od końca do końca | Wymiary kołnierza | Temperatura znamionowa ciśnienia | Inspekcja i test |
Zawór kulowy z kołnierzem dzielonym | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
Zawór kulowy z kołnierzem stałym | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
glowny material
Materiał korpusu | Materiał wykończeniowy | Materiał uszczelnienia | Uszczelka / opakowanie |
WCB / LCB / CF8 / CF8M / CF3 / CF3M, ITP. | SS410, SS420, SS304, SS316, ITP | PTFE, RPTFE, PEEK, PPL, ITP. |
GRAFIT.PTFE, PPL.ITP. |
Opcje uszczelnienia
Miękkie gniazdo: uszczelnienie typu O-ring metal-metal
Prosta konstrukcja Niezawodne uszczelnienie Zastosowanie do cząstek stałych Niezawodne uszczelnienie przy niskim momencie obrotowym spełnia wysokie wymagania klientów
szerokie zastosowanie niski koszt.warunki mediów niezawodność uszczelnienia i niski moment obrotowy
Konstrukcja ognioodporna
Zawory kulowe zapewniają 100% pozytywny wynik testu ognioodporności.Ponieważ zawór kulowy stosuje dwie uszczelnione konstrukcje za pomocą uszczelek O-ring i spiralnie zwijanej uszczelki metalowo-grafitowej.Gdy zawór się pali, materiały niemetalowe, takie jak uszczelki gniazda z PTFE, uszczelki, uszczelki O-ring, guma itp. Zostaną uszkodzone, tymczasem zewnętrzna warstwa metalowo-grafitowej spiralnie zwijanej uszczelki zapewnia dodatkowe uszczelnienie.Kiedy miękkie gniazdo zostanie spalone, metalowe gniazdo automatycznie utworzy metalową uszczelkę z kulką pod naciskiem sprężyny, która skutecznie kontroluje wyciek wewnętrzny i wyciek zewnętrzny.Konstrukcja zaworu w pełni zgodna z API 607, API 6FA, BS 6755, JB / T 6899 i innymi normami,
PODWÓJNE BLOKOWANIE I ODPROWADZANIE (DBB)
Kiedy kula znajduje się w pozycji zamkniętej, każde gniazdo niezależnie odcina medium procesowe w tym samym czasie pomiędzy przepływem w górę / w dół a wnęką korpusu, co pozwala na upuszczenie ciśnienia w jamie (DBB) przez zawór spustowy i odpowietrzający.Funkcja podwójnego blokowania i odpowietrzania umożliwia przepłukanie zaworu pod ciśnieniem i sprawdzenie, czy gniazdo jest prawidłowo uszczelnione.
PODWÓJNA IZOLACJA I ODPROWADZANIE (DIB)
Gniazdo z podwójnym tłokiem, średnie ciśnienie, zarówno powyżej, jak i poniżej, a także w jamie ciała, tworzy wynikowy nacisk, który dociska pierścień gniazda do kuli, zawór z podwójnym pierścieniem gniazda z efektem tłokowym wymaga redukcji ciśnienia w komorze w celu zmniejszenia narostu. nadciśnienia w jamie ciała.
Kula jest mocowana za pomocą czopu i trzpienia dla rozmiaru 4 ”i mniejszych.Wspornik płyty czopowej dla rozmiaru 6 ”i większego
